2020年10月9日

0.96 OLED 网络天气时钟

作者 Duyes

本工程和前面发的1.3OLED网络校时钟硬件部分略有区别，代码完全通用！链接：

1.3 OLED 网络校时钟

修改部分：删除了开关键，布局部分做了细致优化。丝印部分删除了具体数值，没有办法，这个小东东太小了哈：）电源通讯口从左边移到了右边，满足不同朋友的口味~

本工程源代码部分链接：

本校时钟硬件设计完全开源，可以个人使用和商业使用，商业使用不得删除开源LOGO和个人信息。请大家尊重开源精神！

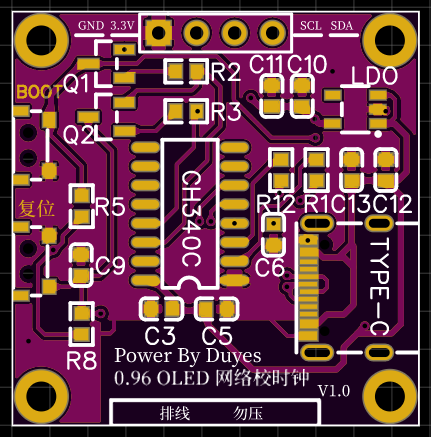

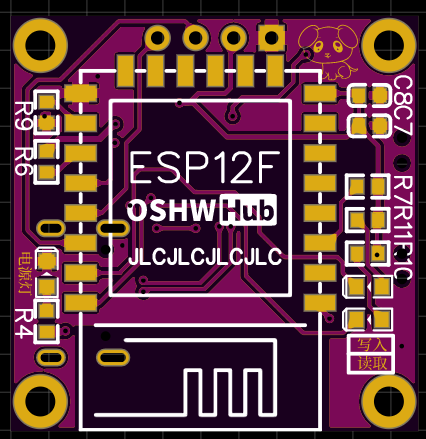

首先依旧是JLC打不出来的紫色PCB预览图：）

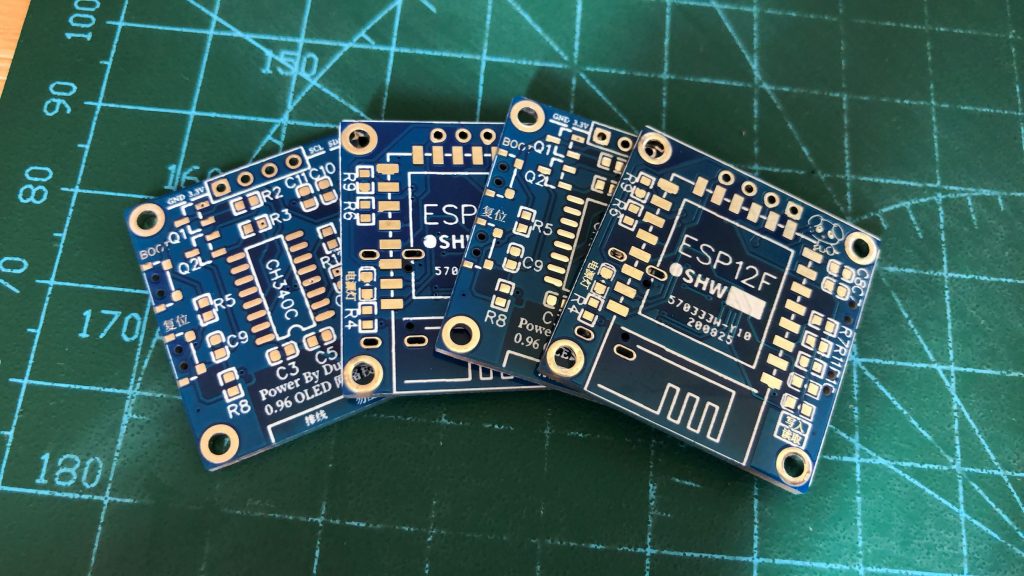

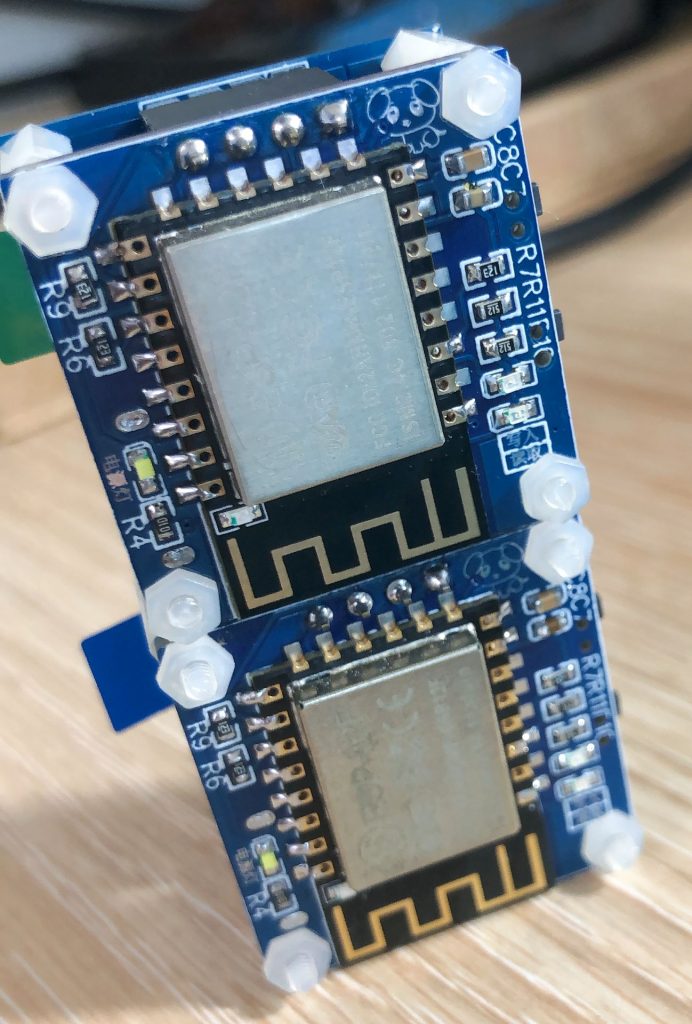

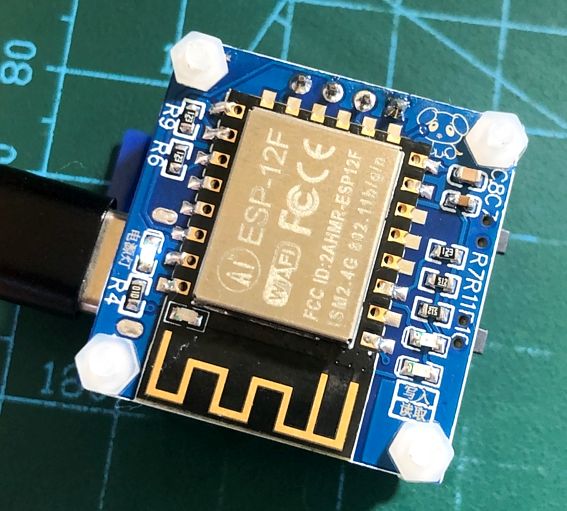

然后再发一下实物预览图：）

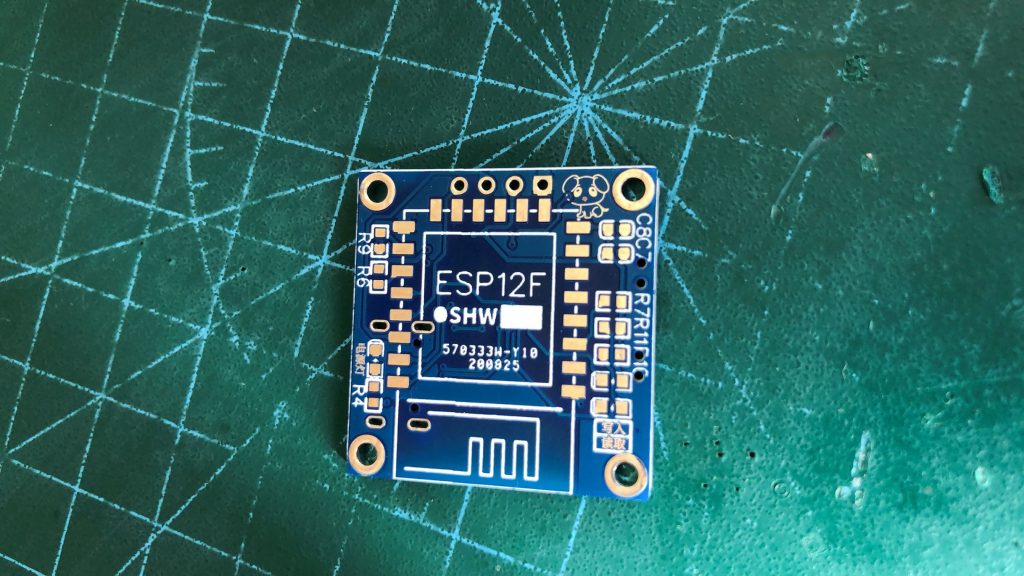

话说JLC把我的开源丝印印成一个大白团…是不是可以申请重新制作？

再次吐槽珠海的丝印没有新兆丰的好~

有人问我为啥做了1.3OLED还要整0.96的OLED？

其实很简单，因为我发现0.96的OLED比1.3的OLED多了一种选择，那就是有黄蓝双色屏T_T…

非常好看！

硬件部分大家需要留意：

1. TYPEC口在焊接时候，固定柱的背面不要出锡太多，出的太多，可能会有和背面元件短路的风险，虽然我已经把固定柱的GND网络删除了，但是大家还是留心一点比较好；

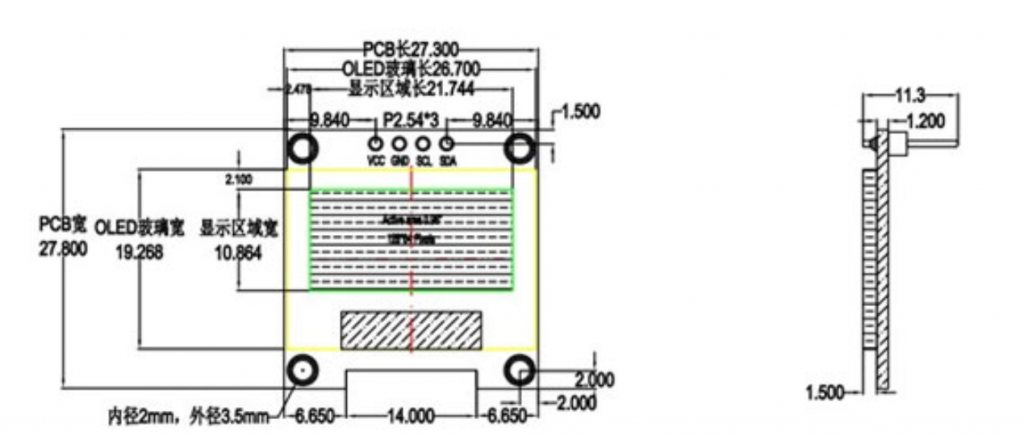

2. 0.96OLED的尺寸如下图，假货宝优信家有成品OLED模块出售；

3. 屏幕和主板的固定使用了2mm的螺丝孔和支架柱，毕竟主板太小，3mm的螺丝孔太大了~

软件部分（重点哦）：

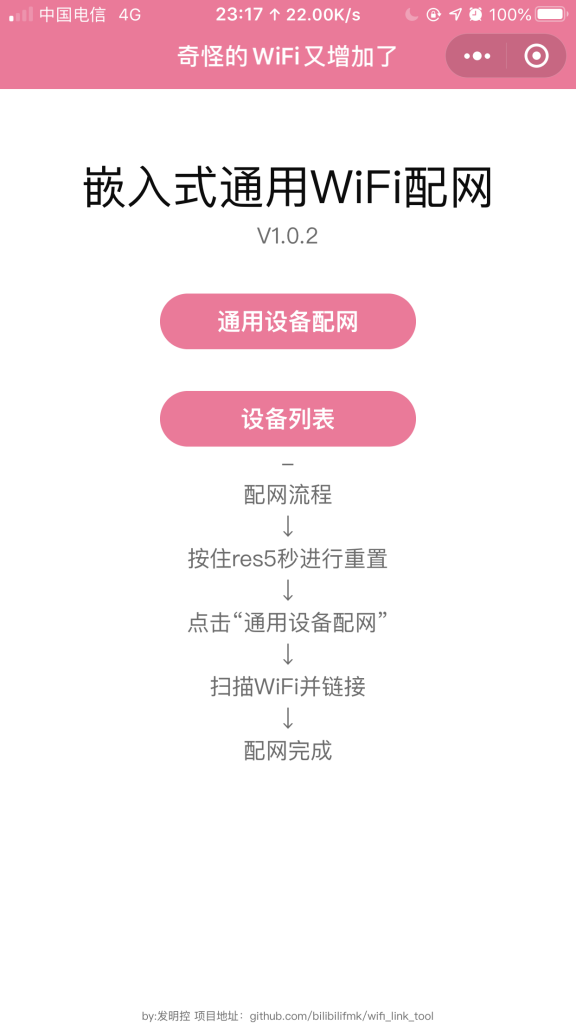

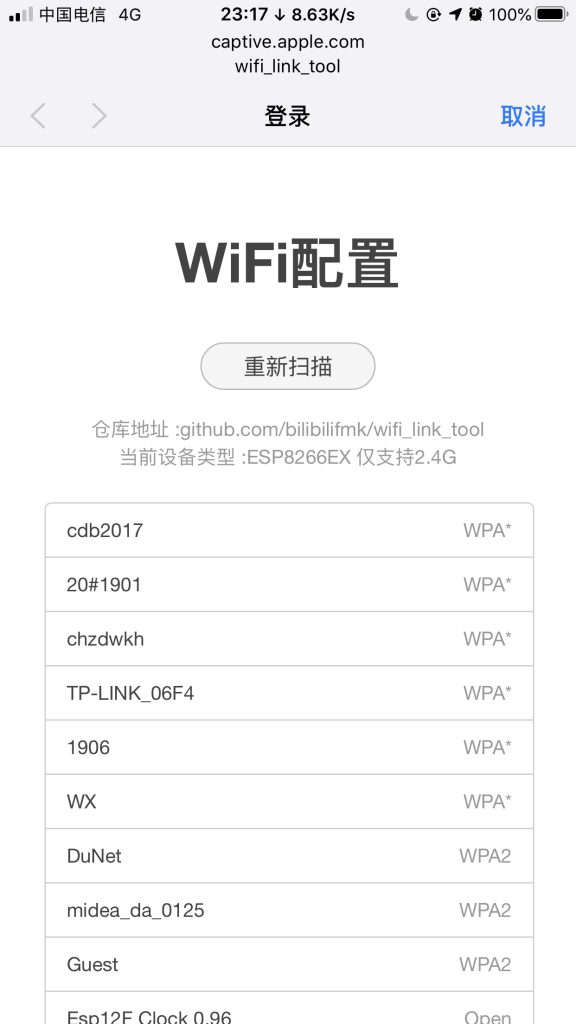

1. 配网部分使用了微信配网方式，微信扫码后，首先会打开一个小程序，在小程序内连接上8266AP，之后IOS系统需要进设置网络里面点一下WIFI即可搜索到自己家的网络进行配网保存（此步骤可能会有个半分钟时间），如果是安卓系统微信扫码后用小程序连接上8266AP，则直接会弹出搜索页面配网保存。

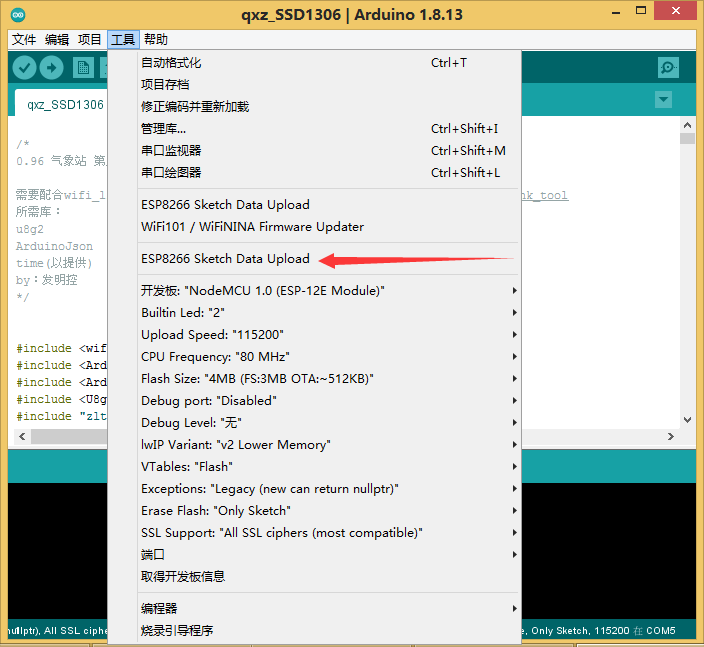

2. 因为牵涉到在手机端显示Web页面，所以大家用ARDUINO烧录代码后，需要在工具里面把data文件上传到8266，大家按图片操作即可；

3. 代码中获取的天气信息主要由和风天气进行提供，

String keys = “balabalabalabalalabalalala”; // 接口地址：https://console.heweather.com/app/index

String dq = “10122xxxx”; //填入城市编号获取编号 https://where.heweather.com/index.html

所以大家尽可能的自己注册一个私人Key进行使用。这样可以最大限度的避免使用公版Key次数耗尽导致天气无法显示问题；

PM2.5数值，北京上海大城市有，小城市没有，如果没有的话，就是和风天气没有收录啦：）

4. 源代码中使用的ArduinoJson库，实际测试6.x版本会报错，请大家使用5.13.5版本；

5. 本项目演示时开机出现的小狗LOGO，通过修改“zlt.h”可以实现；

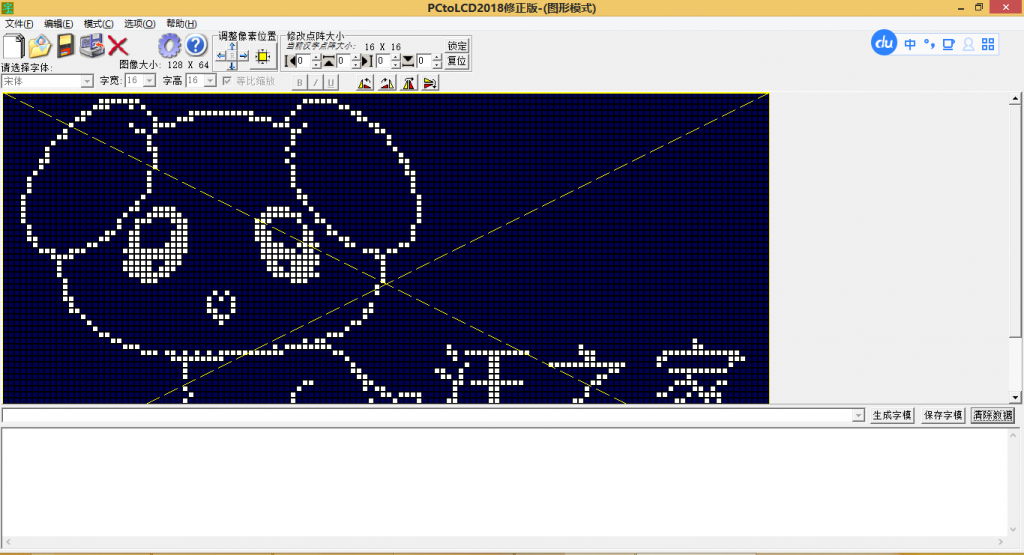

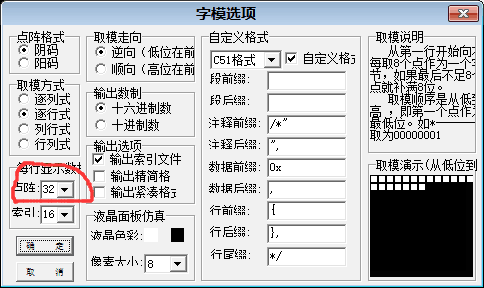

使用工具PCtoLCD2018 软件，准备一张128*64的位图，按下图进行设置，生成C代码，复制进zlt.h即可：）

其他代码部分请详细阅读源代码注释部分，不修改亦可以正常运行：）

6. 开机第一次，可能不会出现配网的二维码，请大家按住Boot键10秒左右等机器重启后即可进入配网模式。如果以后需要重新配网，也请按住Boot键10秒左右重新配网。

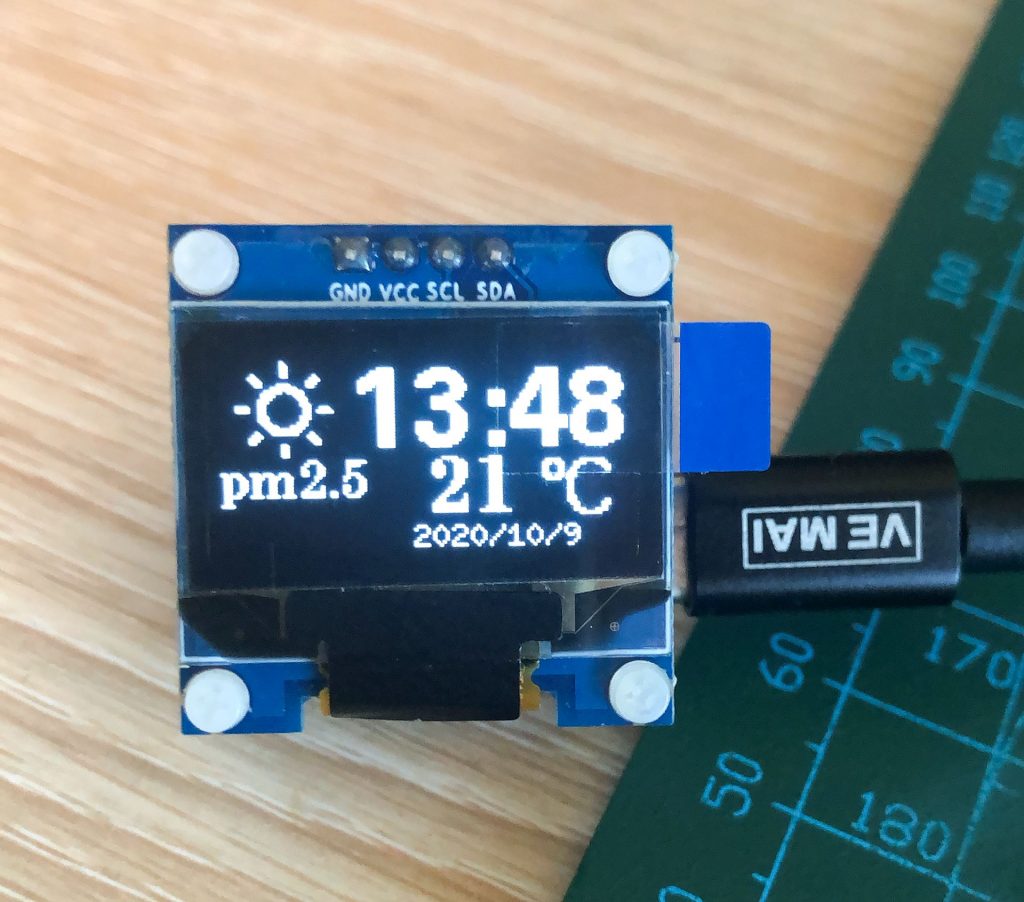

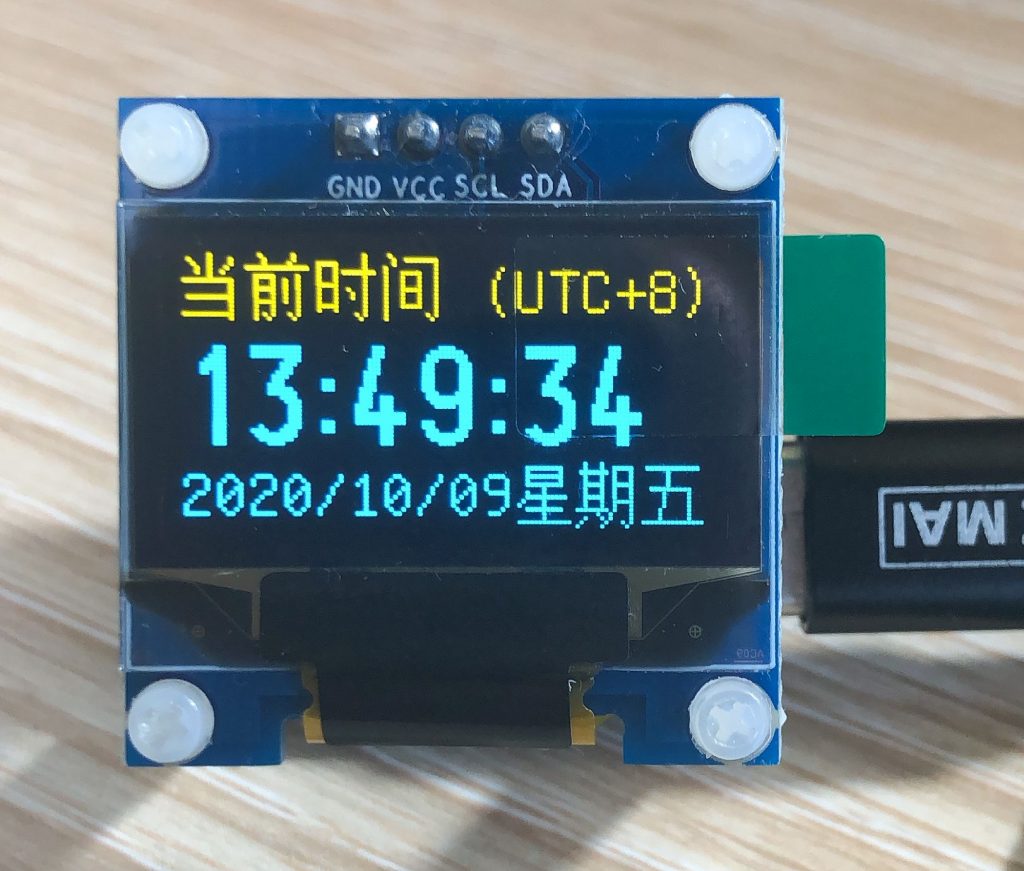

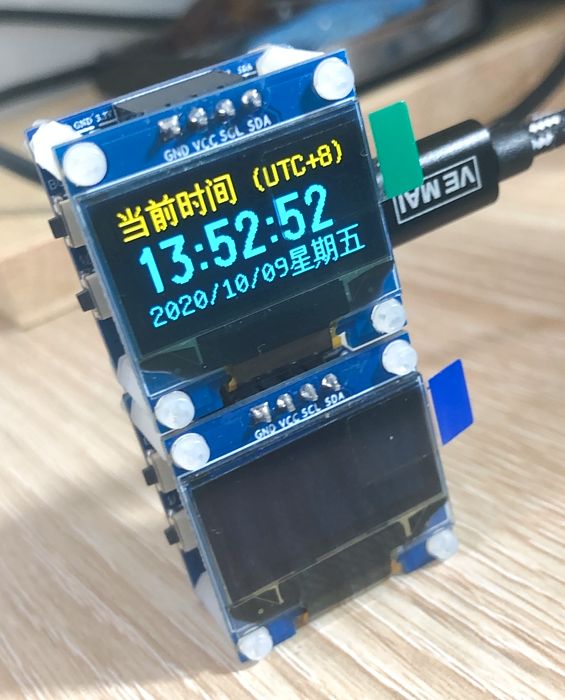

最后附上实际演示效果图，烧录我就不演示了，都是自动烧录程序，玩8266的都懂：）

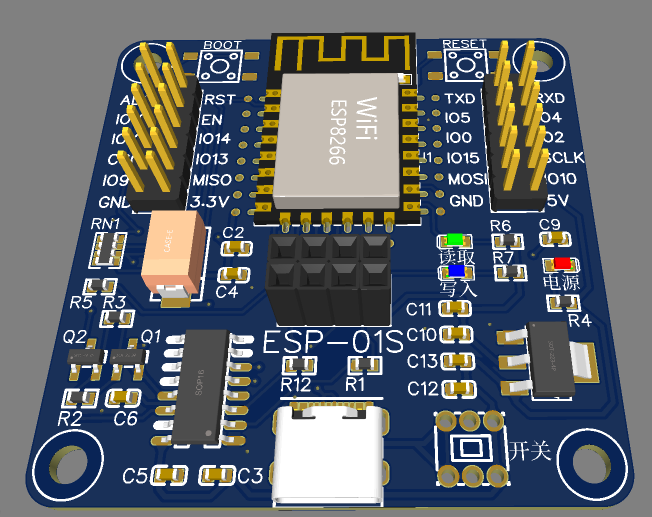

最近在打板8266弹簧针烧录调试底座，使用弹簧针卡住8266模块，不用每次都焊接上才能测试哦：）有兴趣的朋友可以关注并点赞：）
