便宜又好用的ESP32弹簧针烧录调试架

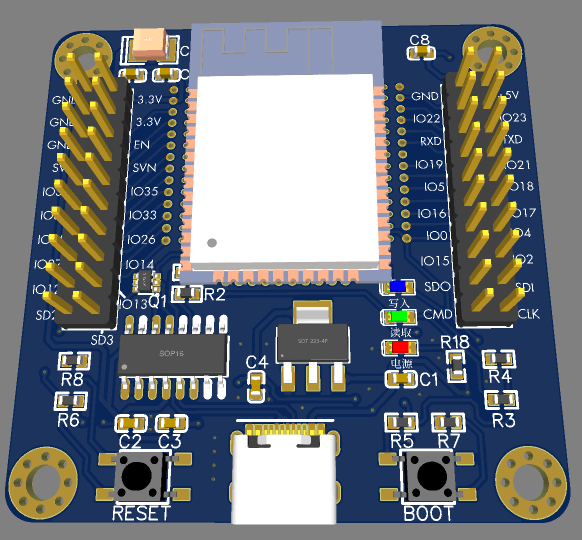

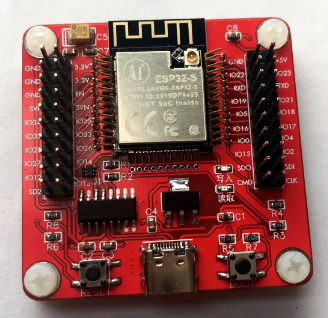

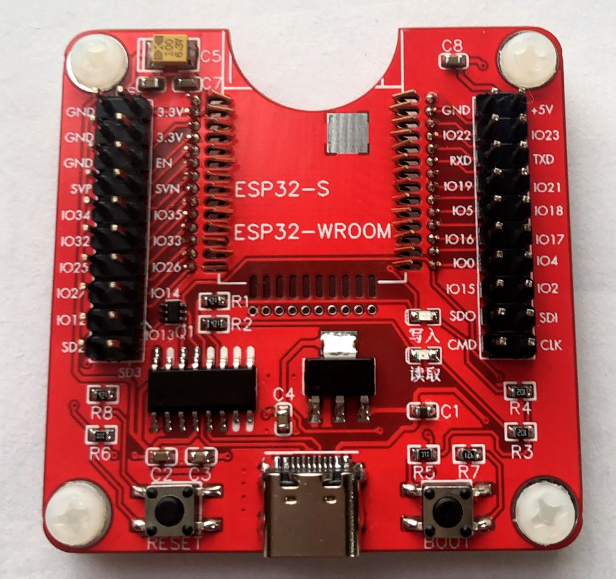

这是继便宜又好有的ESP8266烧录架新画的ESP32烧录架！

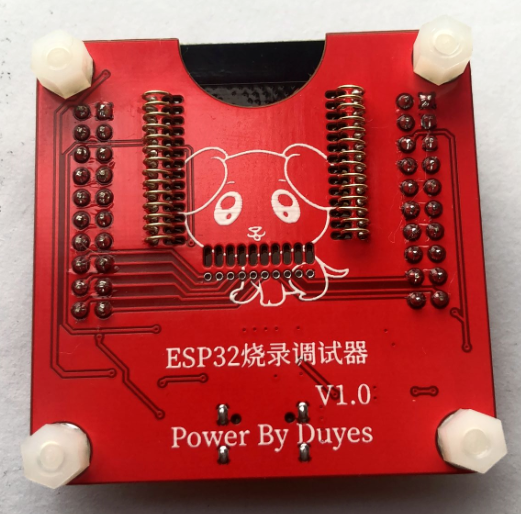

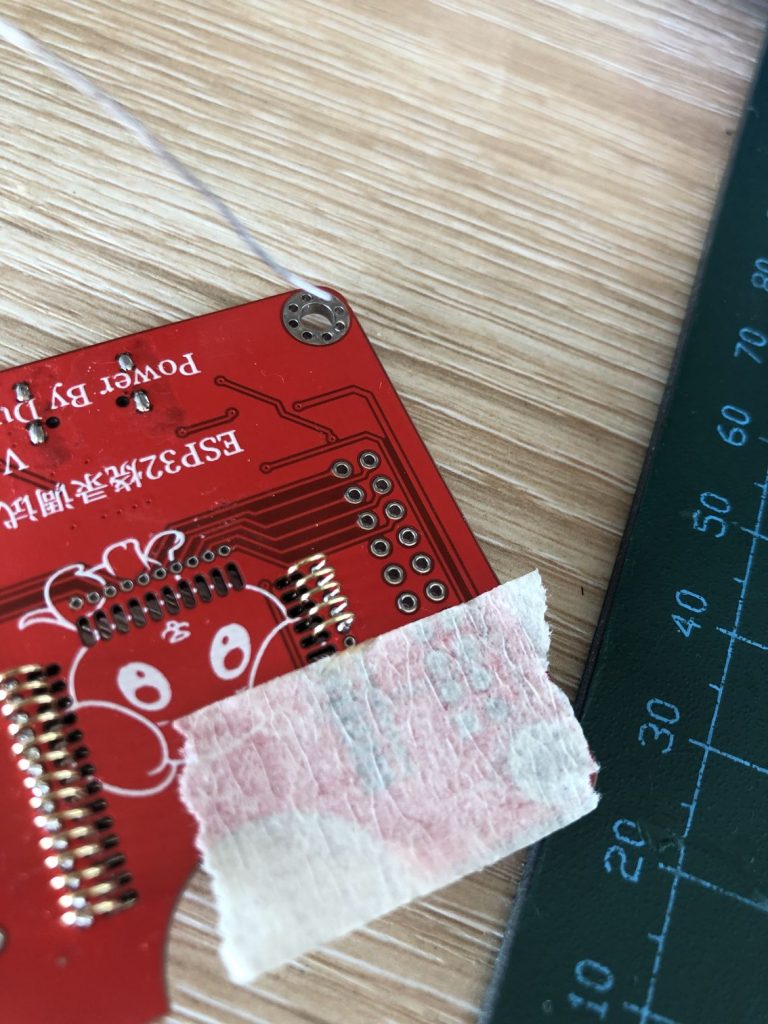

一样的便宜，一样的好用，但是这次ESP32的缝隙比较小，焊接弹簧针需要点小技巧;你需要用耐热胶带贴上不焊接的孔，防止焊锡灌入过孔！
本项目的ESP32封装抄至Y.A.K.E的烧录器项目，地址https://oshwhub.com/Y.A.K.E/esp_-ce-shi-ban_ver2

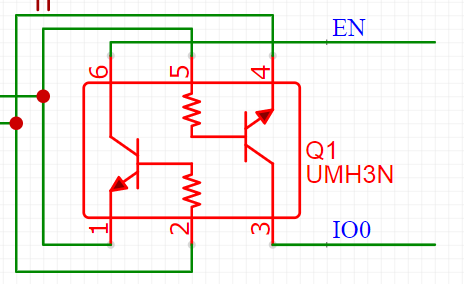

这个项目新启用了一个UMH3N的元件，该元件为2个电阻加2个NPN的三极管，
正好完成了自动下载的功能。
画这个图的时候我还不确定好不好用，实际测试也确实不错！大小比一个0603的电阻也大不了多少，真实节约空间的好东西啊！！！
缺点么，就是小：）可能新手不是很好焊接。
我自制的1.0版没有电源灯，本来我觉得没有也行，后来做完测试发现，没有这个灯，只能靠电脑识别硬件发出的声音作为是否正常的标志。。
于是我还是加上了！
别的不多说了，喜欢的朋友抓紧仿制吧！
原理图及GerBer文件下载：
