2019年12月10日
WONDERSWAN的偏光修复+背光调节改造

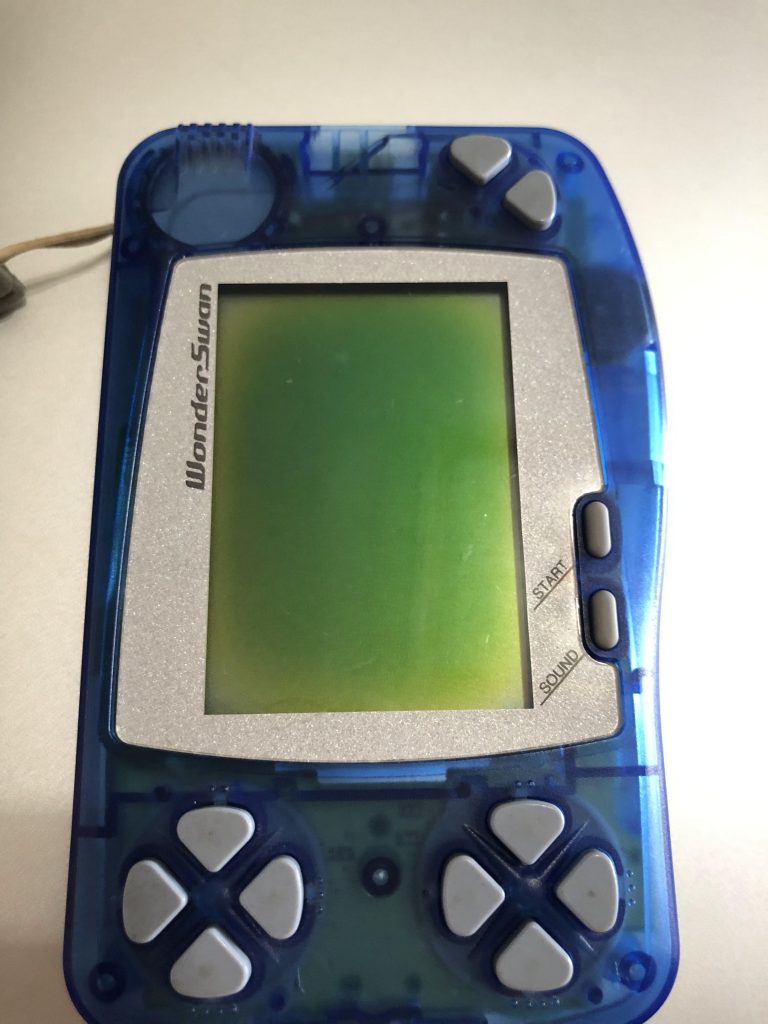

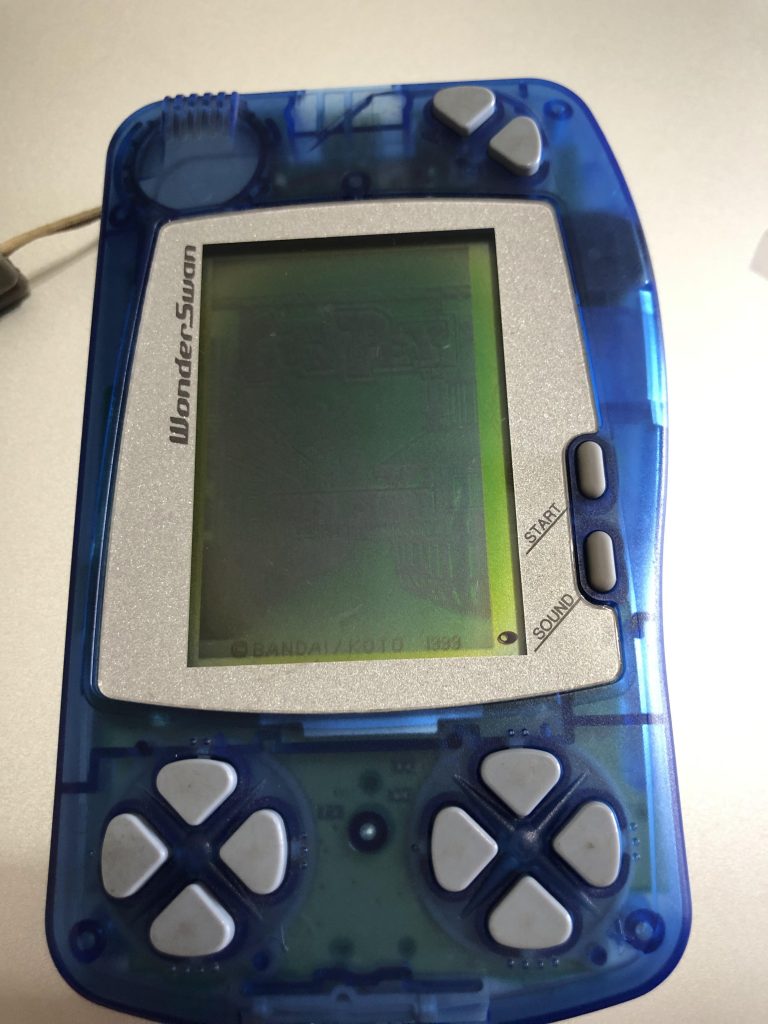

手上有几台WS游戏机,时间确实有点久了,液晶已经中心发黑,游戏时候也是完全看不见内容了…扔了吧太可惜,要不还是尝试修复一下吧.
![](http://www.duyes.cn/wp-content/uploads/2019/12/1-1-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/2-768x1024.jpg)

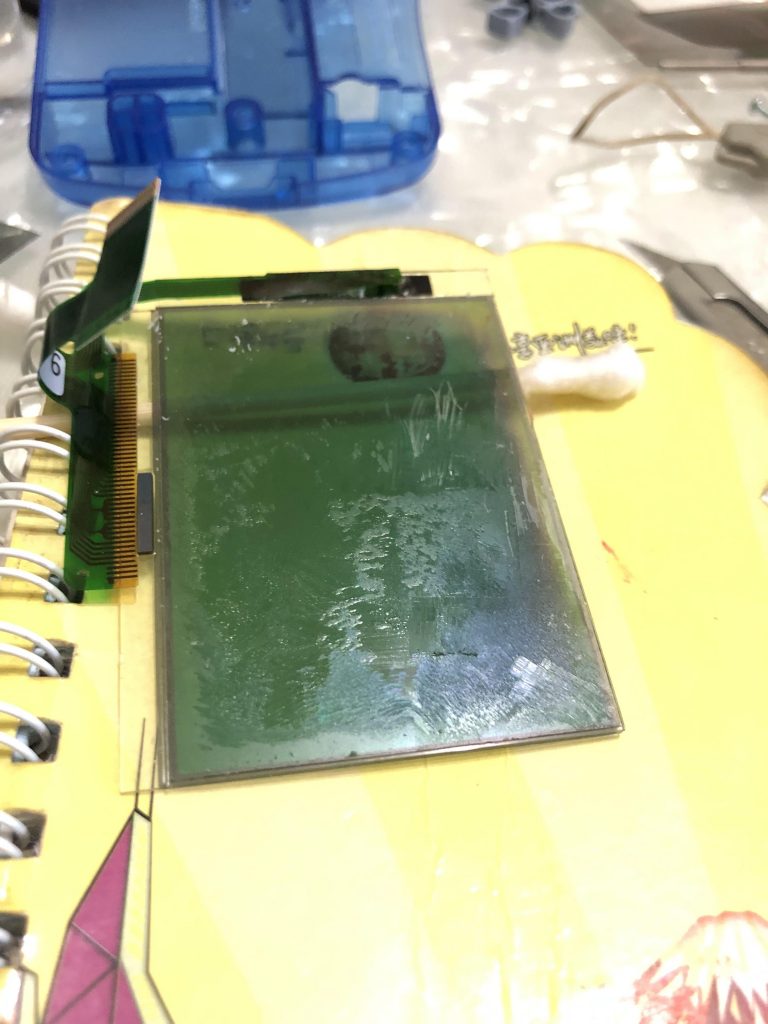

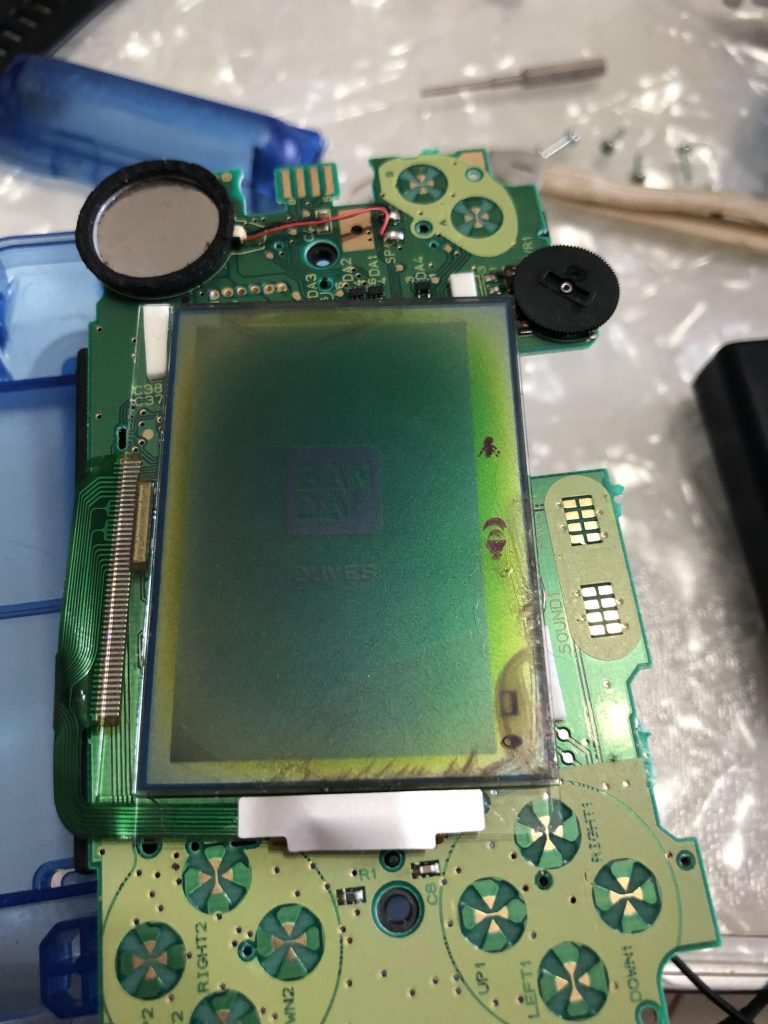

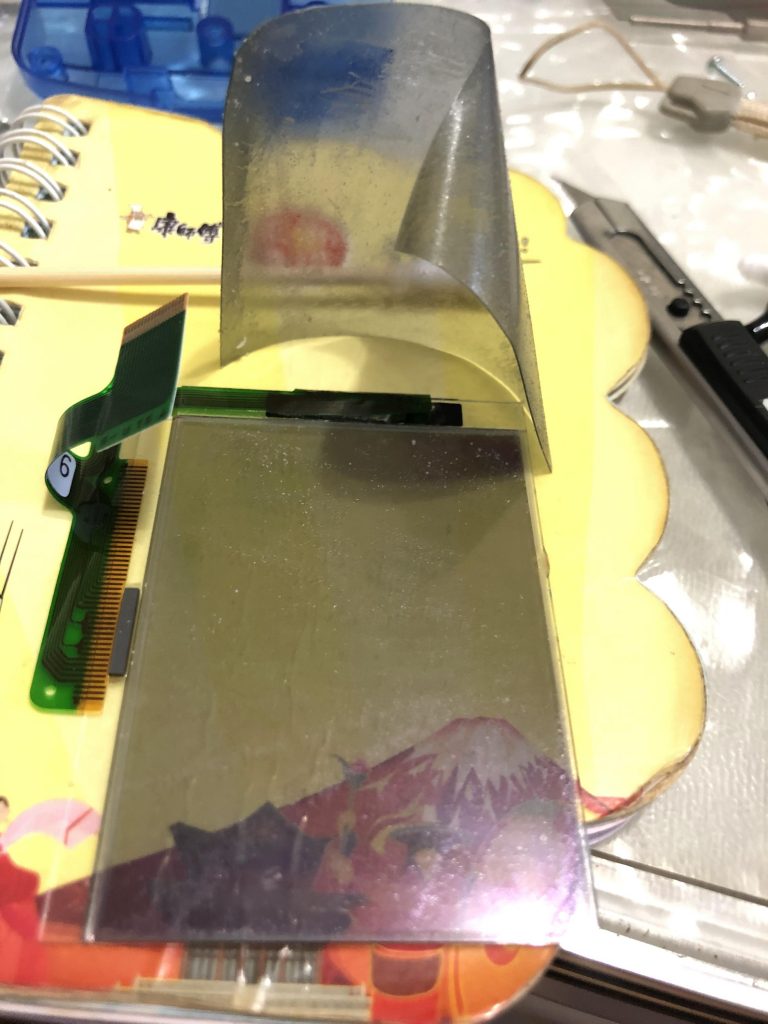

老规矩先拆机器,撕掉前后偏光膜
![](http://www.duyes.cn/wp-content/uploads/2019/12/3-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/4-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/5-768x1024.jpg)

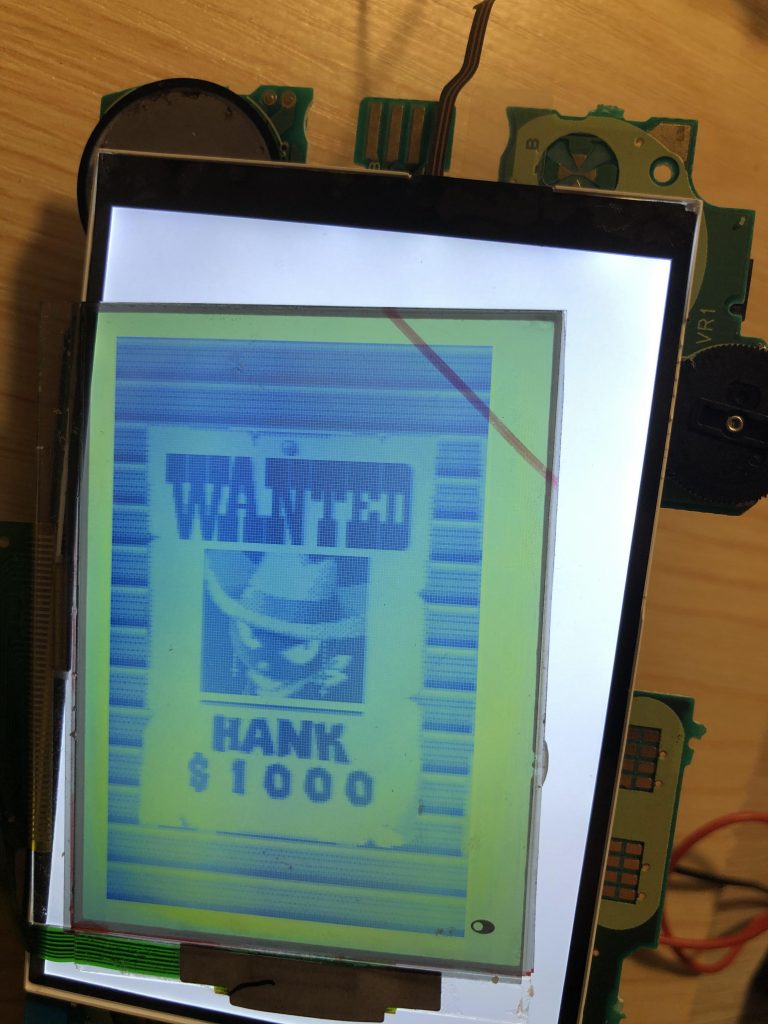

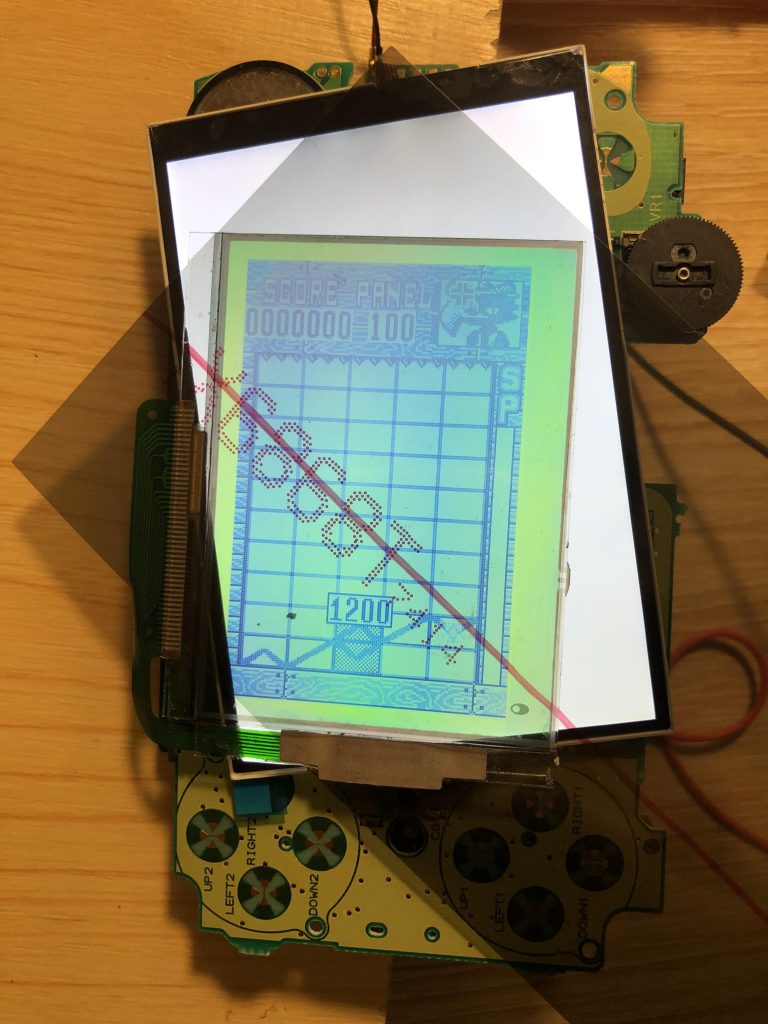

用酒精或者除胶剂清洗液晶屏,先贴上底偏光,使用普通的低偏光膜即可.比较操蛋的是正面的偏光膜,测了是几下才发现是45度的偏光膜,大家买的时候需要注意一下.
![](http://www.duyes.cn/wp-content/uploads/2019/12/6-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/7-768x1024.jpg)

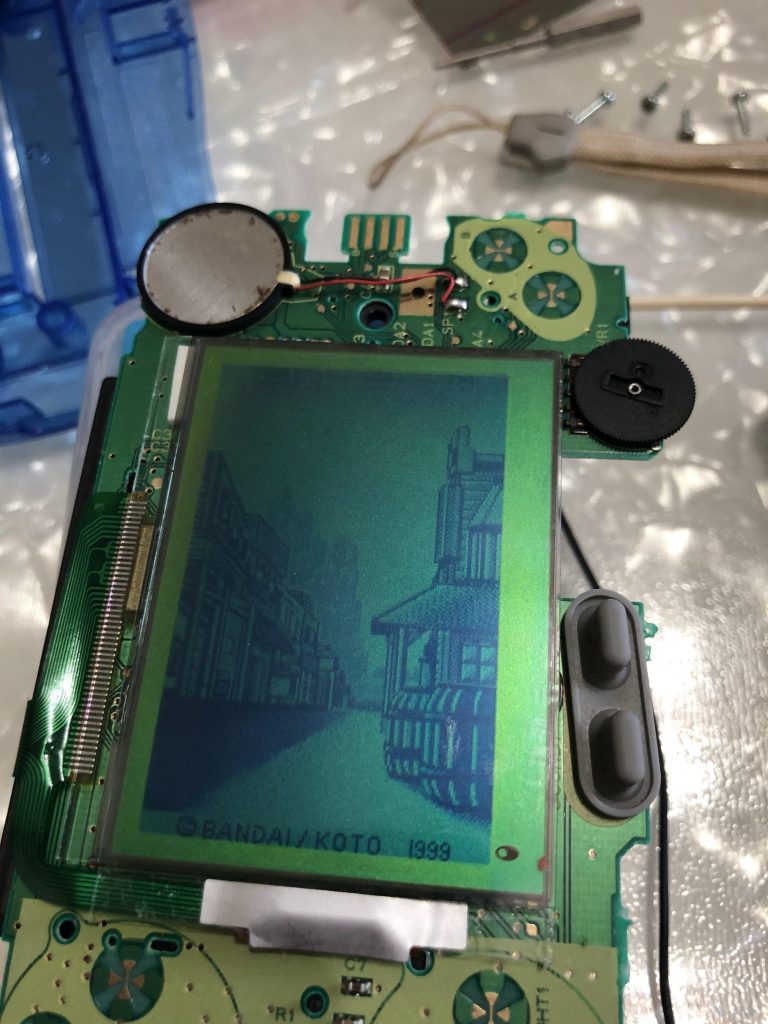

简单试了一下,修复效果还不错.
![](http://www.duyes.cn/wp-content/uploads/2019/12/2019_07_25_17_38_IMG_2322-768x1024.jpg)

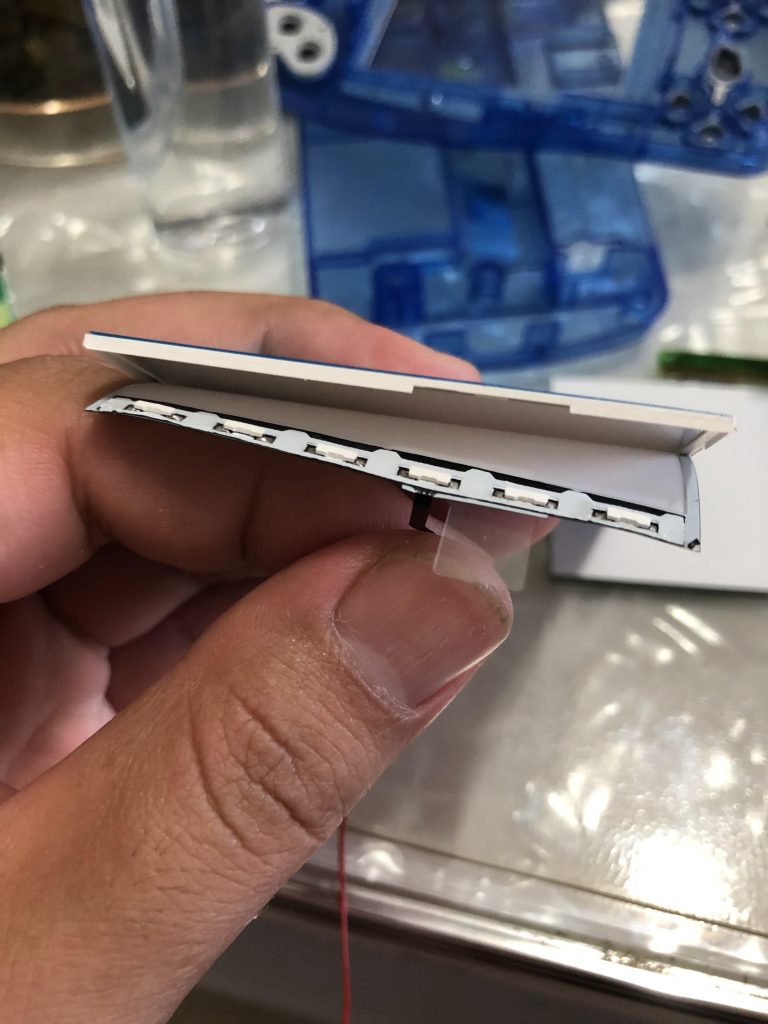

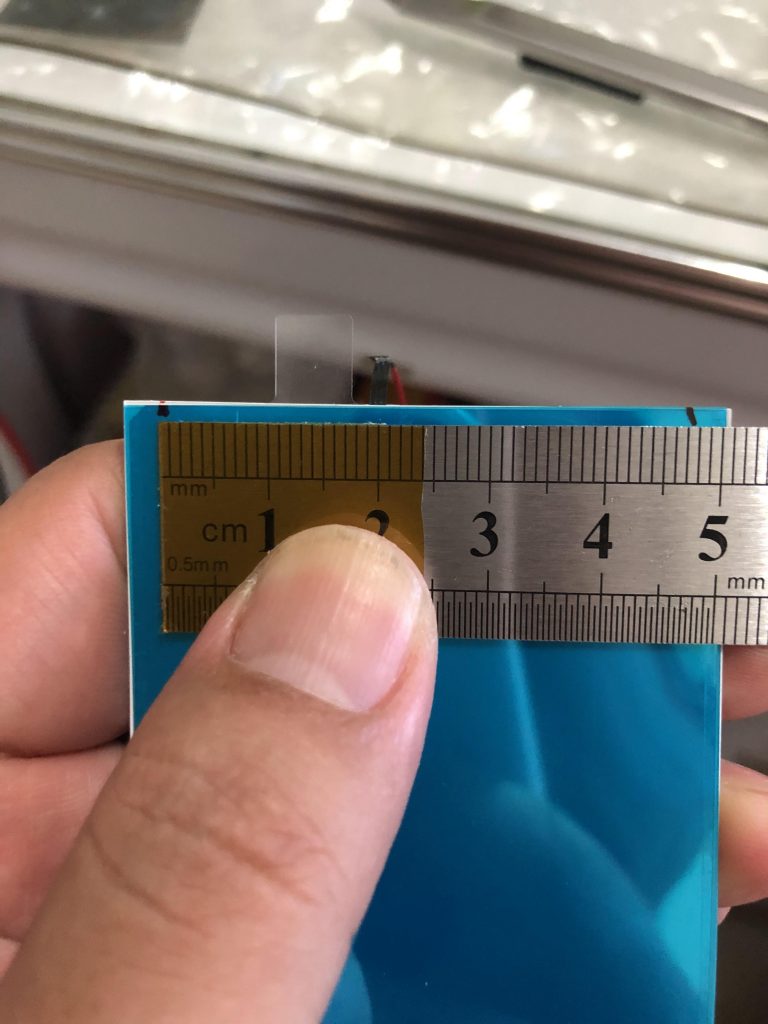

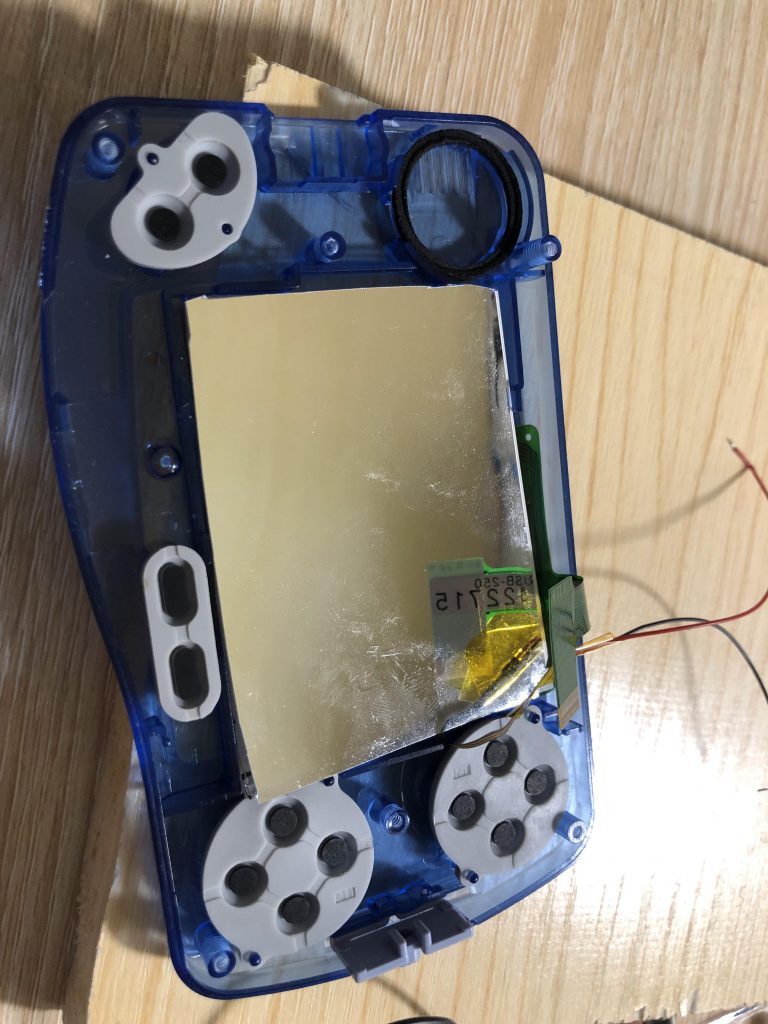

背光板依旧使用4S的背光板,只是灯珠需要剪掉一颗,两边需要剪裁一下.
![](http://www.duyes.cn/wp-content/uploads/2019/12/2019_07_25_17_46_IMG_2324-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/2019_07_25_17_50_IMG_2325-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/8-768x1024.jpg)

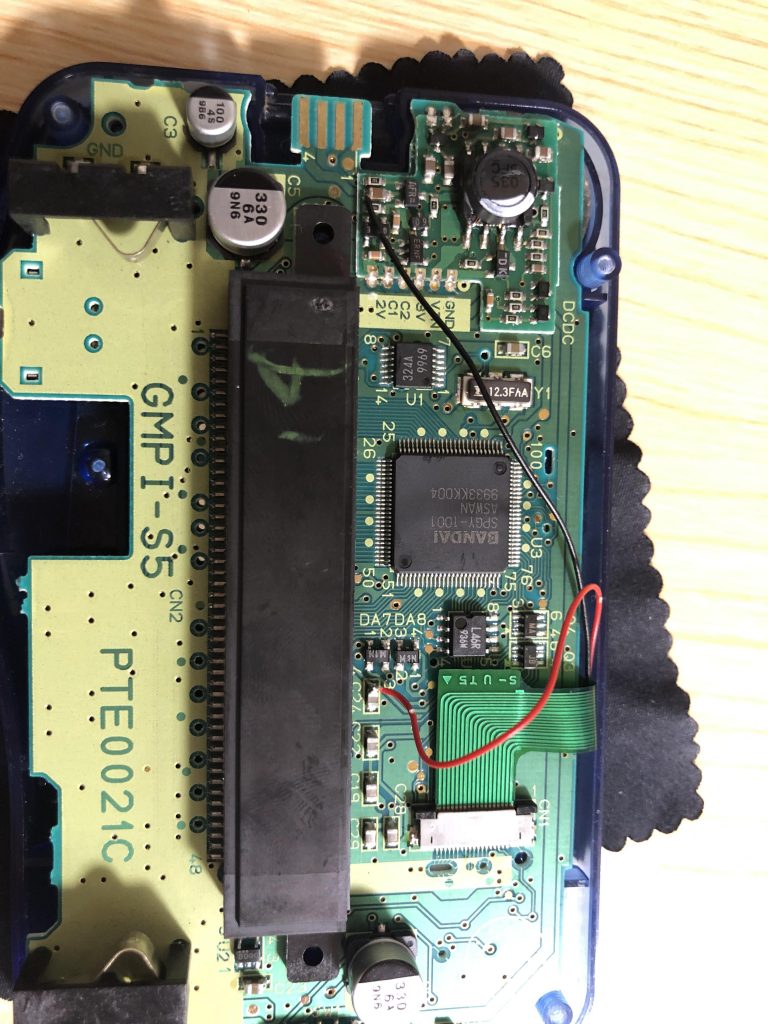

关于背光板的取电,我测试了很多地方,最后找到一个绝好的地方.这个地方可以用对比度旋钮来控制背光灯的强暗.取电点如图:
![](http://www.duyes.cn/wp-content/uploads/2019/12/9-768x1024.jpg)

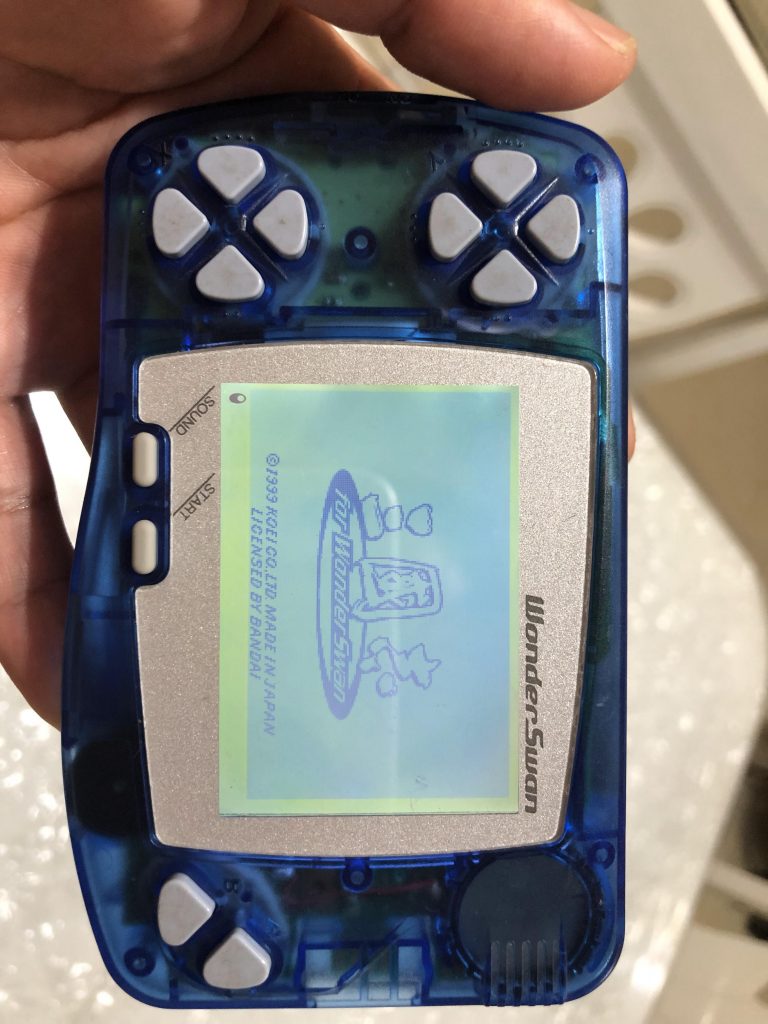

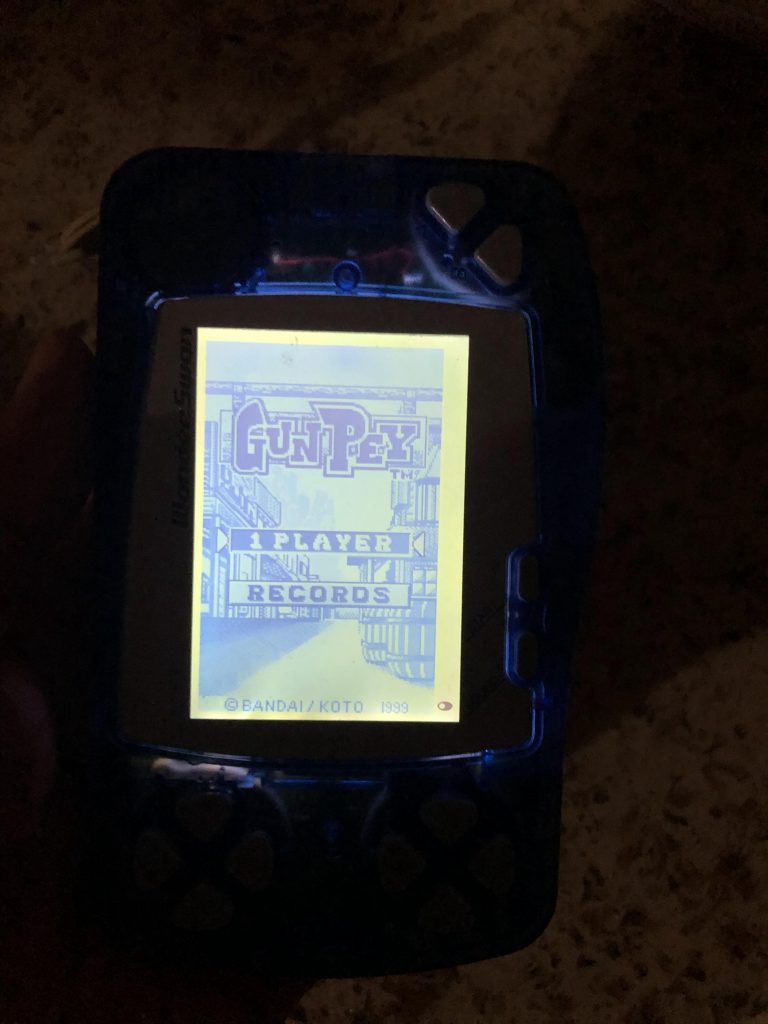

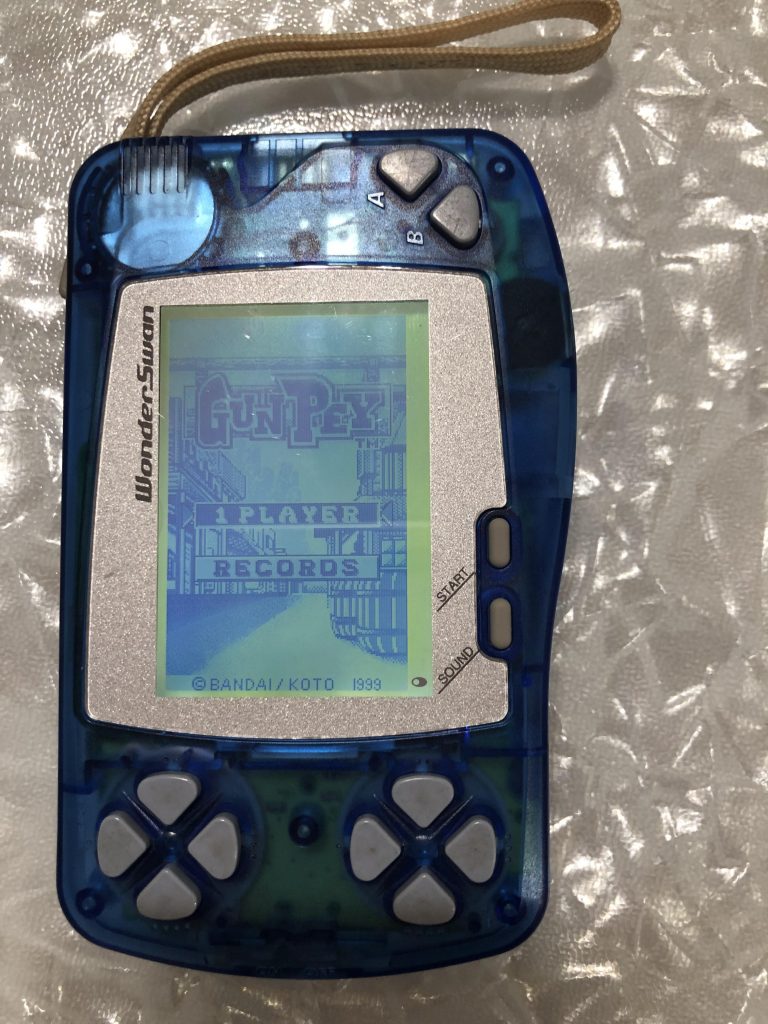

盒盖试机,效果非常好!
![](http://www.duyes.cn/wp-content/uploads/2019/12/11-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/10-768x1024.jpg)
![](http://www.duyes.cn/wp-content/uploads/2019/12/12-768x1024.jpg)
发一段用对比度调节背光的视频供大家参考:)
