2019年7月23日

GameboyPocket的背光改造尝试1

作者 Duyes

本文技术部分参考网页:
http://blog.sina.com.cn/s/blog_478636490101bfjy.html

早些年喜欢玩游戏的人都知道Gameboy这款游戏机,最早是板砖GB,随后是GBP,接着出了GBC,这三个掌机鉴于年代太早,都没有背光。玩起来分分钟瞎眼的节奏。所以给这三台游戏机加上背光一直是我的夙愿中的一项:)游戏机的游戏倒是不怎么玩了,只是想一边玩玩技术,一边玩玩游戏主机。

GBP大概是上个世纪90年代出的掌机,到现在少说也有20年左右了,所以很多主机的液晶要么漏液了,要么偏光膜老化烧了。家里收了几台,很不幸,有漏液的,也有偏光老化的。好的液晶屏有点舍不得拿来改,那就先用残次液晶练练技术吧:)

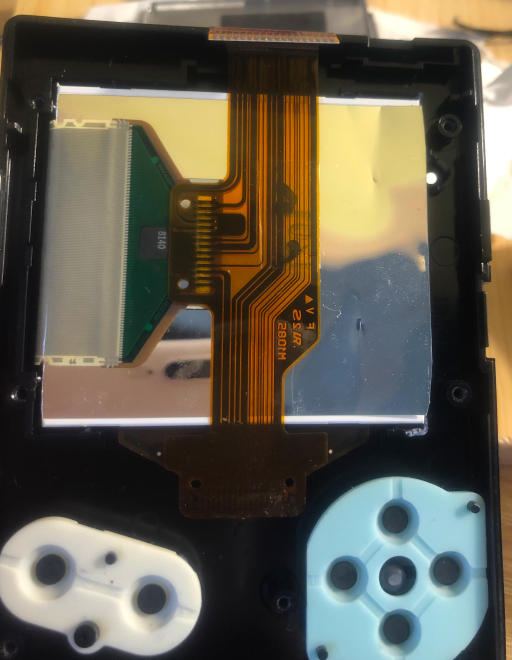

这是一台黑色主机,液晶边已经开始漏液。拆开过程不再赘述。拆开后发现液晶的背膜不好撕,有横竖两排排线焊接在一起~为了顺利私下背膜,还是先将排线拆开比较好。这里推荐大家使用热风枪:先在不需要吹的地方贴上隔热胶带,然后在排线焊接处涂抹助焊剂,热风枪240度,3档风速,很快就可以将排线分离开了!

请注意从背面开始往外数,分别是反光贴纸,底偏光和液晶。所以这时候我们只要撕反光贴纸就行了。但是这玩意真的太难撕了!!!于是我开始使用了刀。。。。忘记是谁告诉我用刀没问题的???可怜的底偏光上留下了很坑爹的划痕!!!好在我们只是先尝试,有划痕就有划痕吧~

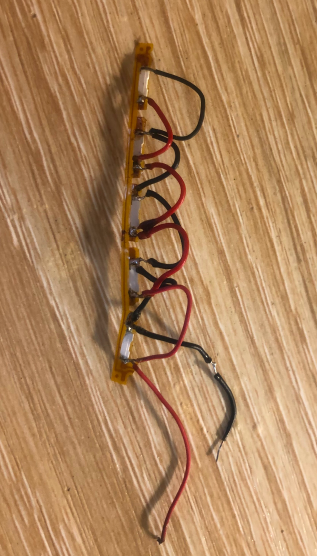

挑选背光板是个很头疼的事,以前拆了很多的手机屏幕,最后瞄准了一块多普达838的屏,屏拆了不要了,只要背光板就好,测试了一下,灯管居然是串联的!!!想点亮串联的灯管,基本要10V以上的电压。我还是手工改一改算了~于是很蛋疼的切排线把灯管改成并联。

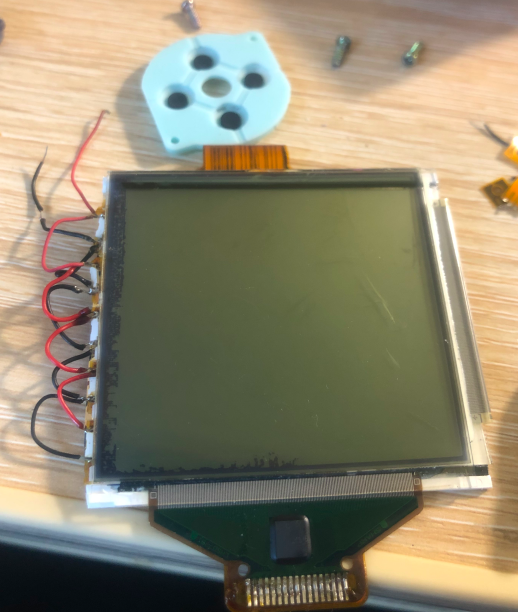

好在机器有自带的升压5V,串个100欧的电阻基本就点亮了。多用的背光板,剪刀伺候!感觉从下往上照,不好塞背光灯,于是自作聪明把灯管改到了左边去~

好像还凑合,塞壳的时候发现有问题了,原来的框放不进去了~好吧,切壳!!!

勉勉强强的塞进去后,发现还行。哎~那就开机看看效果吧

嗯,亮了,能玩,不瞎眼了!

但是真的好丑!不改了,这台试作机1就这样吧。明天再拆一台液晶漏液的试作机2!

总结经验:

1.液晶屏不能用刀刮,特别是靠近偏光膜那块!

2.灯管串联改并联很操蛋,超级操蛋,不仅影响美观还影响空间!

3.灯管不能放左边,放在左边肉眼看上去非常别扭!

4.除胶太难,不知道各位老铁有没有好的除胶方法或者不伤偏光膜的试剂!
