2021年1月23日

立创EDA涂鸦版万能遥控器

作者 Duyes

这工程让我咋描述呢。。。怪异的连我自己都不敢放LOGO上去!!!

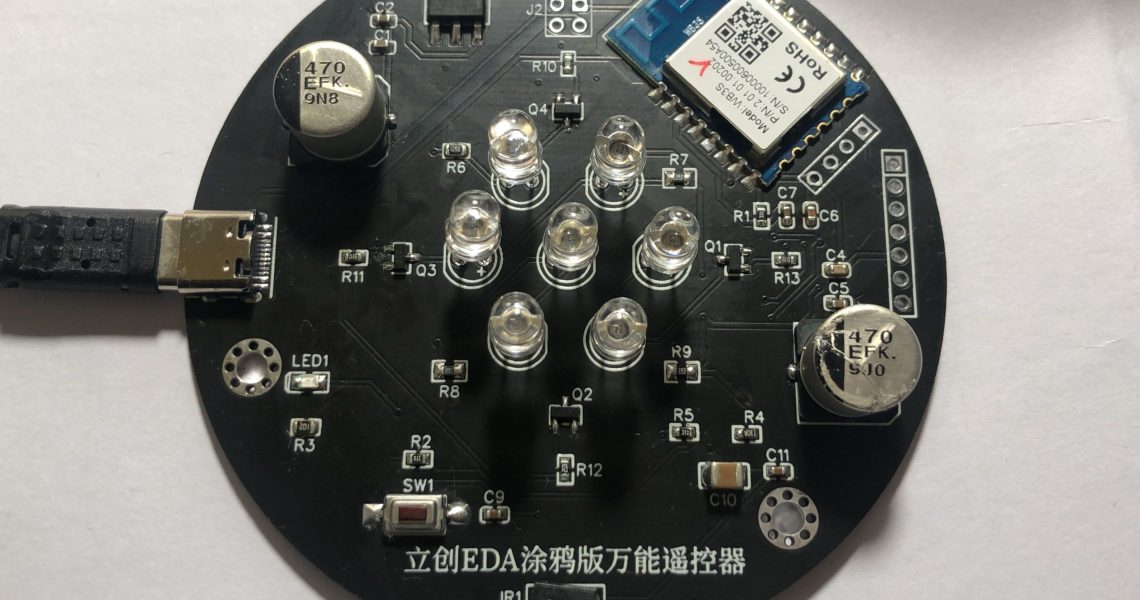

涂鸦版万能遥控器,7颗红外发射管,超大能量,发射起来连我自己都怕~怎么看都不像是个正经的遥控器啊~再想想可能是要做成圆形机顶盒形状吊在某个地方吧T_T…想换个工程做吧,问了下涂鸦,已经定型的模块,升级固件需要重新买模块~换产品类型需要重新买模块~对,不管改啥都要重新买模块~~算了,这次的优秀大奖留给广大立创EDA爱好者吧,哭死!!!PS:因为需要470UF的电容,所以我设计了这个即可以贴片又可以插件的封装~见怪勿怪。。。12月2日更新,工程已经完成,可以遥控空调(不能调整风向,差评!),可以遥控小米电视:)

红外发射管没有强行撇歪,接收端基本都能接收到。发射范围还是很不错的!说说缺点:偶尔会用网络延迟的情况发生,就是按了几次手机控制端,但是电视好几秒没动静,然后有猛的响应好几次~如果就增加音量,就懵逼了~这个应该和涂鸦模块还是有点关系。

原理图及Gerber文件链接:

https://oshwhub.com/duyes/control
