GBA之D卡改烧录卡-改卡天书之外-02

作者 Duyes

今天介绍一款常见的GBA卡带PCB板加装充电电路的方法

首先介绍一下GBA卡带加装充电电路的原理图

此图引自改卡天书

接着介绍一下今天的主角

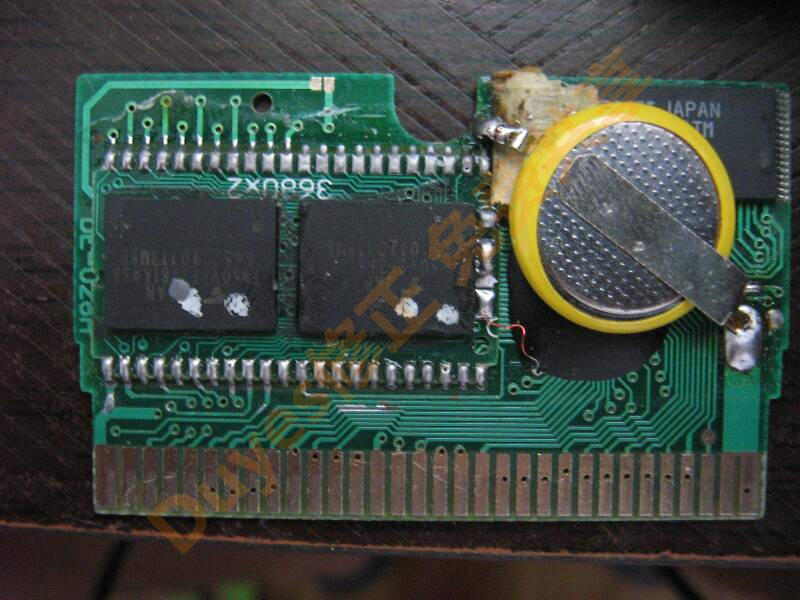

经常玩改卡的人可能经常看见这种PCB板

左上角有一条横线 横线右边印着HP字母

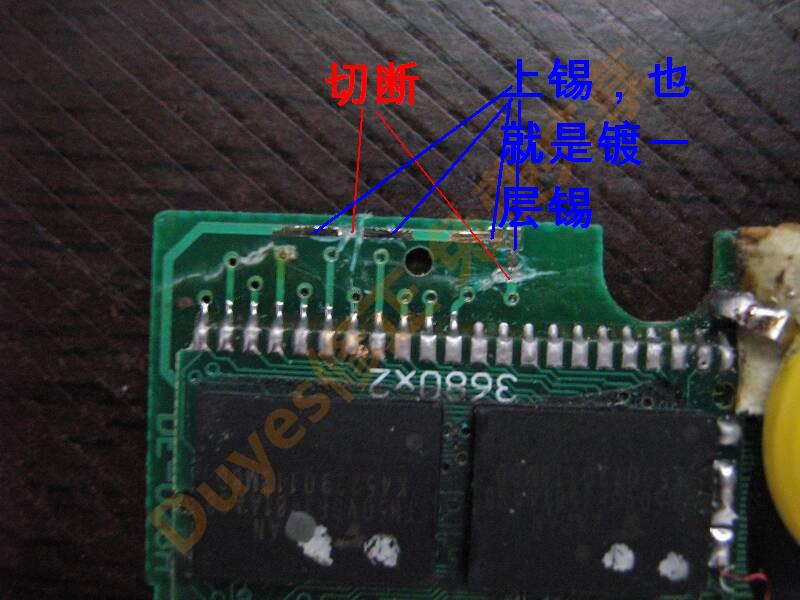

牛屎的左下脚是金手指3的相通点

以前我加充电电路的时候都是用两端带金属导线的电阻和二极管进行焊接,缺点是太占地方。。。

现在是贴片时代了

更何况这个卡这么适合做贴片,我又何苦用原来的方法呢。。。

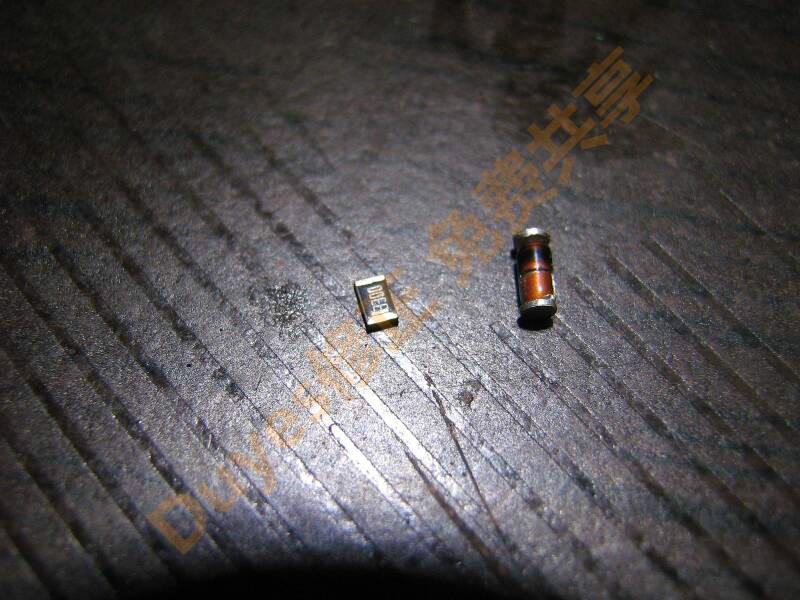

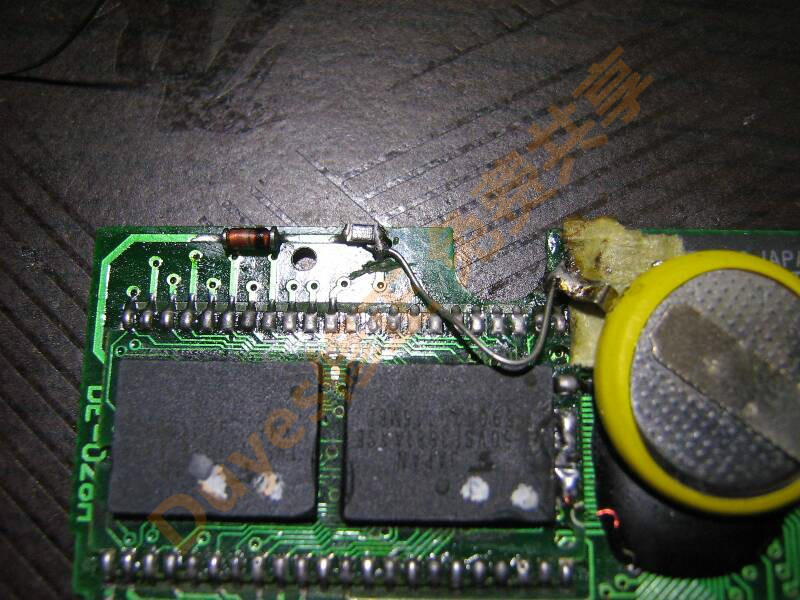

接着把贴片1N4148和330欧的贴片电阻焊上,然后在贴片电阻的右端找一根细导线连接到电池正极处

完成

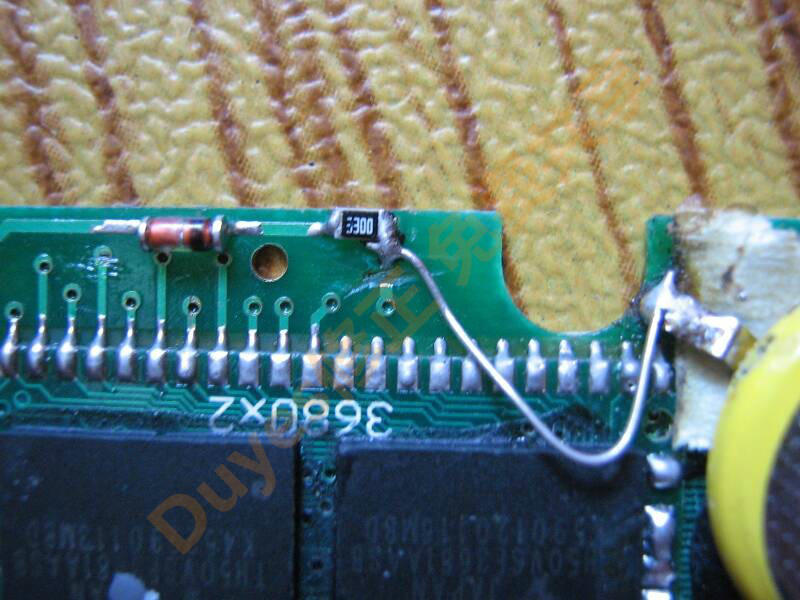

最终效果如图,请大家一定要注意1N4148的极向性,焊接反了电池可就只放电不充电了。。。

最后就是找个绝缘的胶带把我图上电池正极和电阻连接的导线下垫一下,以防止电路短路

这期教程结束:)
