GBA改高亮屏完全自制排线教程 2

作者 Duyes

上一篇日志主要介绍了GBA的主板区分,GBASP高亮屏的区分以及排线的针脚定义编号

有了上一篇的基础,今天的节目就比较简单了
今天主要介绍32针GBA主板和高亮GBASP屏的连接方式

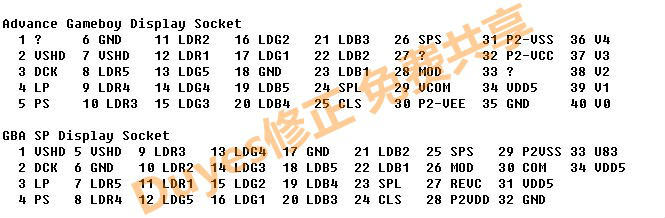

首先介绍一下一下GBASP的高亮屏定义


上面的Advance Gameboy Display Socket是40针主板的屏幕接口定义,今天就不多介绍了
今天主要是看下面的GBA SP Display Socket,其实看不懂也没关系,只要知道这个1~32针的针脚定义和GBA32针主要是一模一样的就行了,其中33针是GND也就是负极,34针是正极
OK

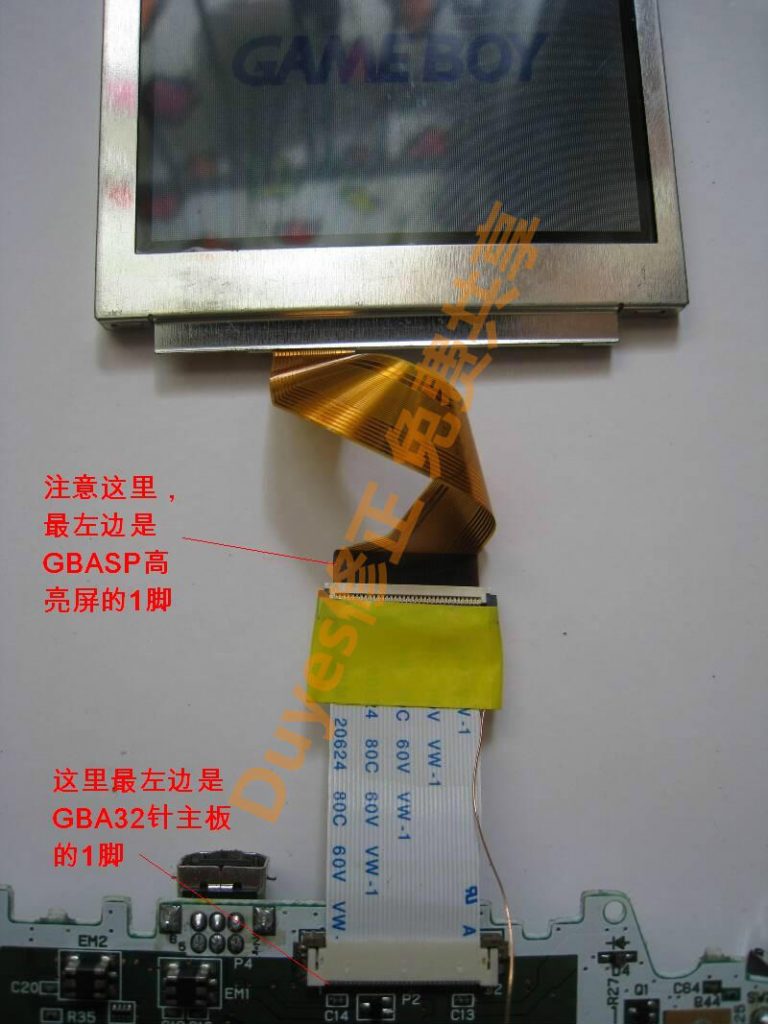

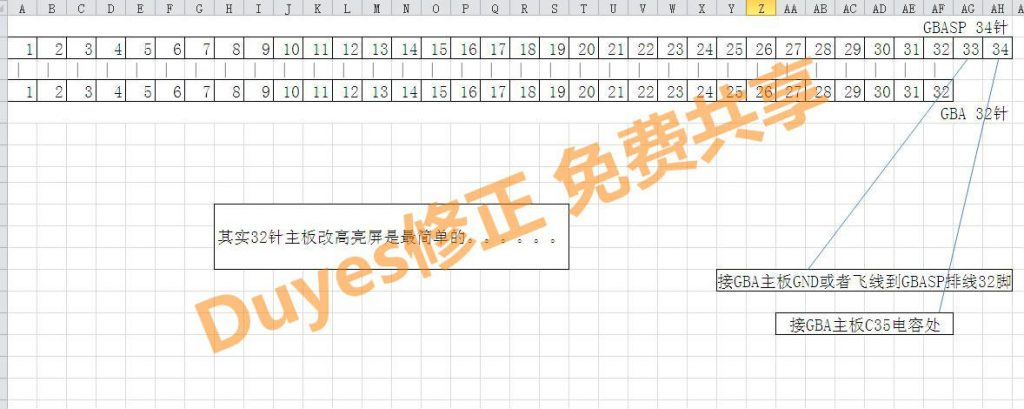

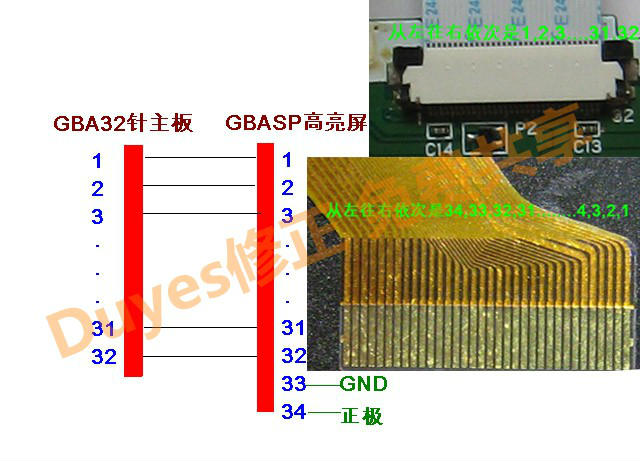

说了这个么多大家迷糊,下面上图

通过上面三张图的理论加实际,大家多少应该明白了吧。
这里注意的就是在实际排线制作中,因为32针和33针都是GND接地,所以焊接中只要把32和33焊接在一起就可以了:)

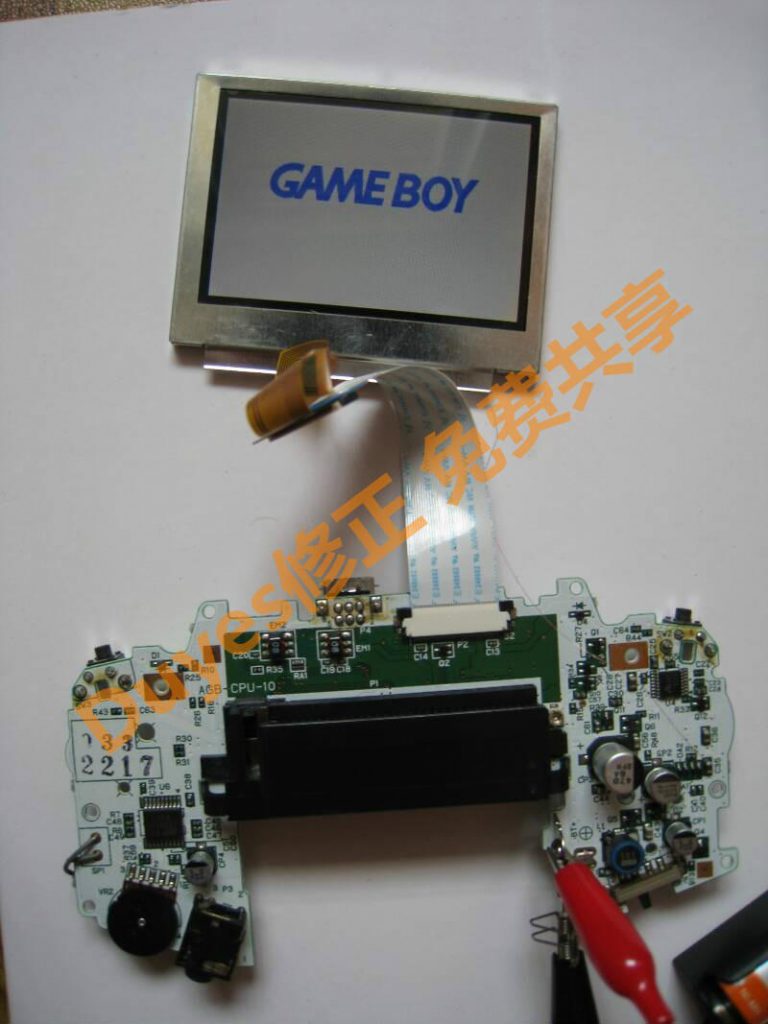

下图是效果图

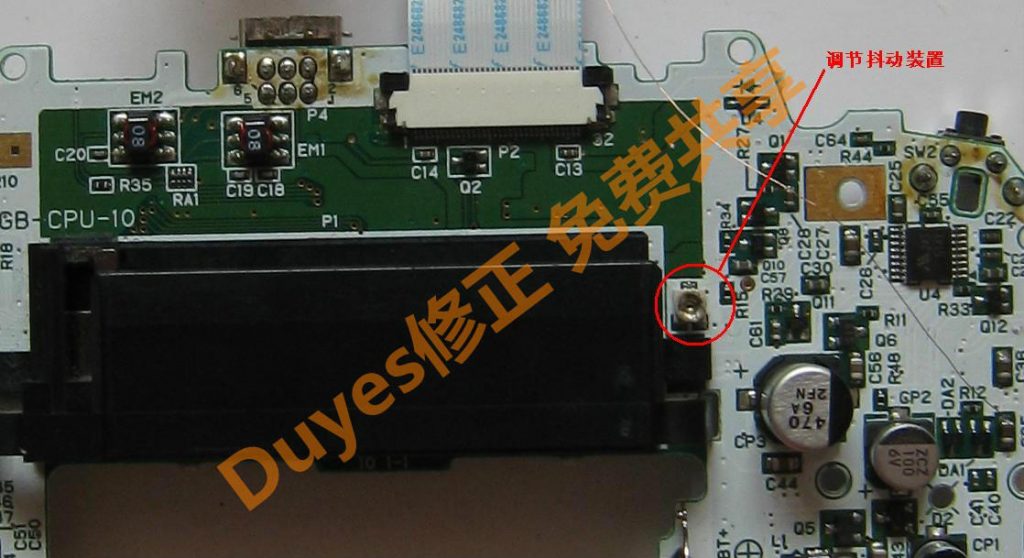

如果发现屏幕有抖动或者颜色很暗,那么就要调节一下电阻
如下图

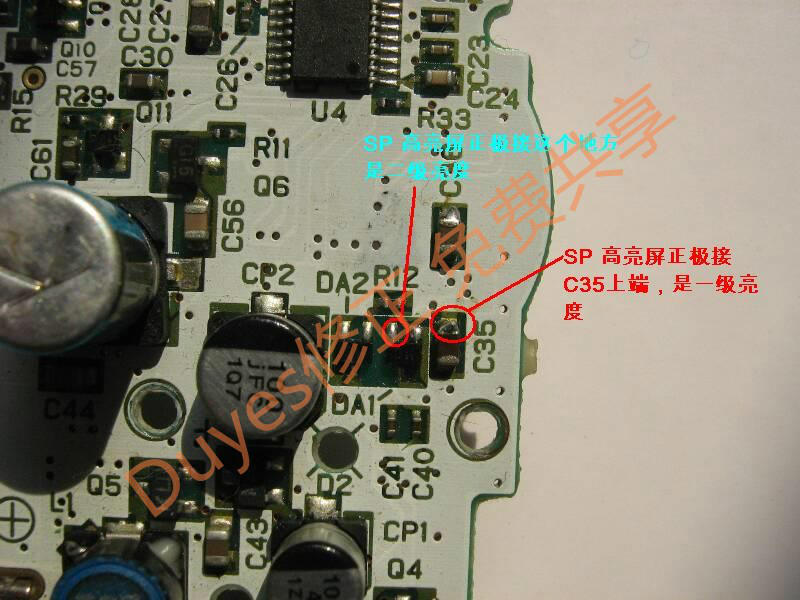

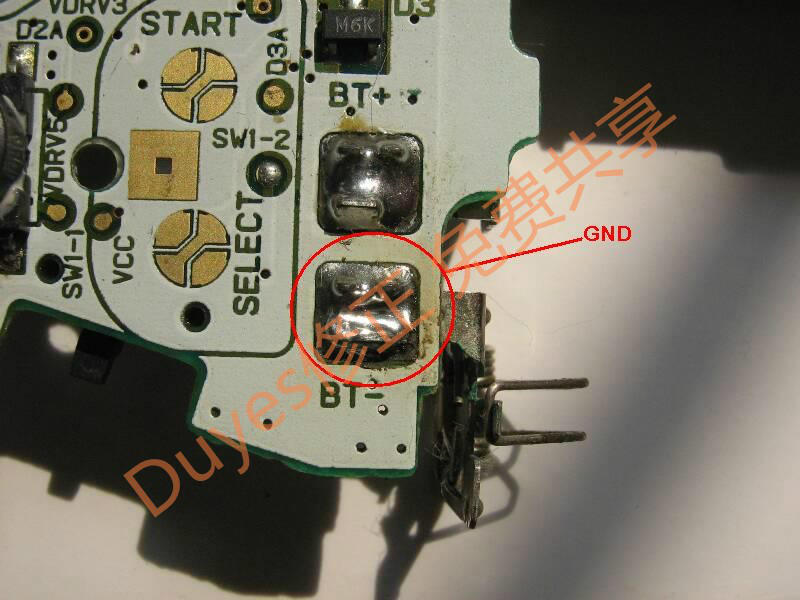

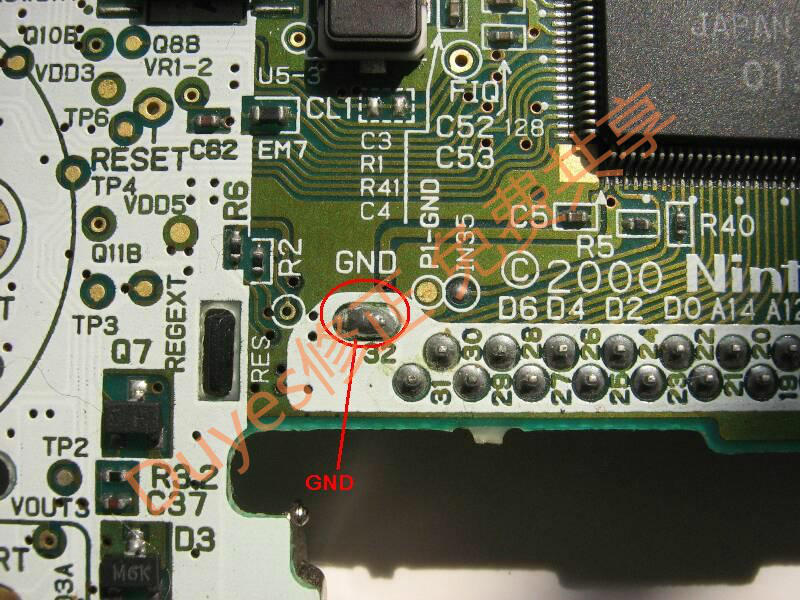

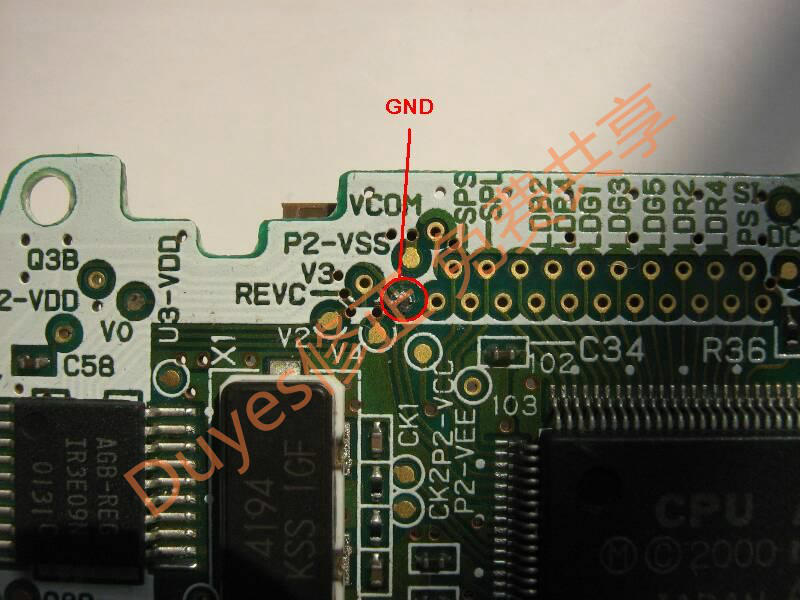

大家看到上面的飞线了吧,那个是GBASP高亮屏34针引出来的,因为33和32焊接在一起了,所以只要焊接一根线就行了,如果不想把32和33针焊接在一起,只要把33针飞线到GBA主板的GND上就可以了
如下图:


好了,既然连接方式已经知道了,大家一定想了解一下我中间连接GBA和GBASP高亮屏的排线规格
早在开始我就一直在四处打听,可惜知道的人不多,知道的也不肯告诉我
最有意思的是,有些人说让我自己去量。。。还有人说你自己看,以你的智慧肯定猜的出来。。。。
唉。。。。利益驱使啊。。。。
OK,公布!
GBA的排线,主板的插座以及GBASP高亮屏的排线,都是0.5mm间距的
所以我们这次制作32针排线的材料全部都是0.5mm间距的哦
排线使用的FFC排线,规格0.5mm间距,32P(32针),长度没有具体的要求,通过我的实际试验,4.5CM是最好的,长一点也没关系,可以折叠,但是短一点不行哦
FPC的排线座选择34P的,0.5mm间距
最后需要了解的是排线有正向和反向之分
排线座也有上接和下接之分
如果你选择了正向的排线,那么排线座使用下接的,如果你使用了反向的排线,那么排线座就需要选择上接的!

喜欢的兄弟,自己试试吧:)
